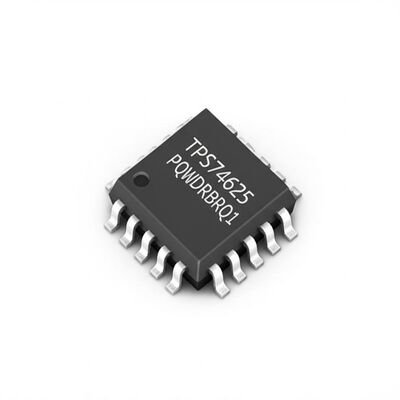

TPS74625PQWDRBRQ1 Integrierter Schaltkreislauf Chip Niedrigspannungsregler VSON8 LDO-Regler
Der TPS74625PQWDRBRQ1 ist ein 1A-Regulator (LDO) mit sehr geringer Ausfallrate mit einer leistungsfähigen Funktion.Dieses Gerät verfügt über einen geringen Stillstandsstromverbrauch und bietet eine außergewöhnliche Leistung bei Leitung und Last.
Produktübersicht
Der TPS74625PQWDRBRQ1 ist ein vielseitiger Spannungsregler, der einen Eingangsspannungsbereich von 1,5 V bis 6,0 V und einen extern einstellbaren Ausgang von 0,55 V bis 5,5 V unterstützt.Das Gerät bietet auch feste Ausgangsspannungsoptionen für die Stromversorgung von allgemeinen Spannungsschienen, so dass sie sich ideal für Anwendungen nach der Verordnung eignet.
Technische Spezifikation
| Parameter |
Wert |
| Ausgabekonfiguration |
Positiv |
| Ausgabeart |
Festgestellt |
| Zahl der Regulierungsbehörden |
1 |
| Spannung - Eingang (maximal) |
6V |
| Spannung - Ausgang (Min/Fest) |
2.5V |
| Spannungsausfall (maximal) |
0.31V @ 1A |
| Strom - Ausgang |
1A |
| Strom - Stillstand (Iq) |
36 μA |
| PSRR |
53 dB ~ 30 dB (1kHz ~ 1MHz) |
| Steuerungsmerkmale |
Ermöglichen, Macht Gutes |
| Schutzmerkmale |
Überströmung, Übertemperatur, Unterspannungssperre (UVLO) |
| Betriebstemperatur |
-40 °C bis 125 °C |
| Typ der Montage |
Oberflächenbefestigung, nassige Flanke |
| Packung / Gehäuse |
8-VDFN-Belegtes Pad |
| Lieferanten-Gerätepaket |
8 Son (3x3) |
Wesentliche Merkmale
Betriebstemperaturbereich der Verbindungseinrichtung: -40°C bis +150°C
Eingangsspannungsbereich: 1,5 V bis 6,0 V
Ausgangsspannungsbereich: feste Option 0,65 V bis 5,0 V / verstellbare Option 0,55 V bis 5,5 V
Hohe PSRR: 38 dB bei 100 kHz
Ausgangsgenauigkeit: ±0,85% typisch, ±1,5% maximal
Leistungsfähige Ausgangsoptionen: Offene Entwässerung oder Push-Pull
Ultra-niedriger Ausfall: 265mV (maximal) bei 1A (3.3VOUT)
Stabil mit einem Kondensator von 1 μF oder größer
Niedriger IQ: 25 μA (typisch)
Aktive Ausgangsentladung
Niedriger Wärmewiderstand: DRB (8-Pin VSON), RθJA = 55,5°C/W
Anwendungen
- Fahrzeugkopfteile
- Vor- und Hinterkameras
- Anzeigen für Fahrzeugcluster
- Telematische Steuerungseinheiten
- Mittel- und Kurzstreckenradarsysteme
