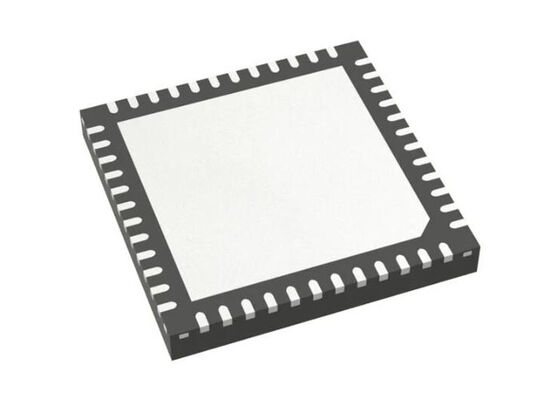

STM32WB35CCU6A Mikrocontroller MCU
STM32 drahtloser MCU 2,4 GHz-Multiprotokoll-drahtloser Mikrocontroller mit geringer Leistung
Produktübersicht
Der STM32WB35CCU6A ist ein multifunktionales drahtloses und ultra-niedrigleistungsfähiges Gerät mit einem leistungsstarken Funkgerät, das mit der Bluetooth® Low Energy SIG-Spezifikation 5.4 und IEEE 802 kompatibel ist.15.4-2011. Es verfügt über einen speziellen Arm® Cortex®-M0+ für Echtzeitoperationen mit niedriger Schicht.
Dieser Mikrocontroller ist für einen extrem niedrigen Leistungsbetrieb konzipiert und basiert auf dem hochleistungsfähigen Arm® Cortex®-M4 32-Bit RISC-Kern, der mit bis zu 64 MHz arbeitet.Der Kern umfasst eine Floating Point Unit (FPU), die die Datenverarbeitung mit einer einzigen Präzision unterstützt, einen vollständigen Satz von DSP-Anweisungen und eine Speicherschutz-Einheit (MPU) für eine verbesserte Anwendungssicherheit.
Das Gerät integriert Hochgeschwindigkeitsspeicher, einschließlich bis zu 512 KB Flashspeicher, bis zu 96 KB SRAM, eine Quad-SPI-Flashspeicheroberfläche und umfangreiche erweiterte Eingabe-/Ausgänge und Peripheriegeräte.
Technische Spezifikation
| Parameter |
Spezifikation |
| Typ |
TxRx + MCU |
| RF-Familie/Standard |
802.15.4, BT |
| Protokoll |
BT V5.3, Gewinde, Zigbee® |
| Modulation |
GFSK |
| Häufigkeit |
2.405 GHz ~ 2.48 GHz |
| Datenrate (maximal) |
2 Mbps |
| Leistungsausgabe |
6 dBm |
| Empfindlichkeit |
-100 dBm |
| Speichergröße |
256kB Flash und 96kB SRAM |
| Serielle Schnittstellen |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| Spannungsversorgung |
1.71V ~ 3.6V |
| Strom - Empfang |
4.5mA ~ 7.9mA |
| Strom - Übertragung |
5.2mA ~ 12.7mA |
| Betriebstemperatur |
-40 °C bis 85 °C (TA) |
| Typ der Montage |
Oberflächenbefestigung |
| Packung / Gehäuse |
48-UFQFN Exposed Pad |
| Lieferanten-Gerätepaket |
48-UFQFPN (7x7) |
Wesentliche Merkmale
Funkfähigkeiten
2.4 GHz HF-Empfänger mit Bluetooth® 5.4, IEEE 802.15.4-2011 PHY und MAC
Unterstützung von Thread 1.3 und Zigbee® 3.0
RX-Empfindlichkeit: -96 dBm (Bluetooth® Low Energy bei 1 Mbps), -100 dBm (802.15.4)
Programmierbare Ausgangsleistung bis zu +6 dBm mit 1 dB-Schritten
Integriertes Balun zur Verringerung der BOM
Unterstützung für eine Datenrate von 2 Mbps
Dedicated Arm® 32-Bit Cortex® M0+ CPU für Echtzeit-Radioschicht
Genaue RSSI für die Leistungssteuerung
Einhaltung der ETSI EN 300 328, EN 300 440, FCC CFR47 Teil 15 und ARIB STD-T66
Unterstützung für externe PA
Verfügbare Begleitchips für integrierte passive Geräte (IPD)
Ultra-Low-Power-Plattform
1.71 bis 3,6 V Leistungsbereich
Temperaturbereiche von -40°C bis 85/105°C
13 nA Abschaltmodus
600 nA Standby-Modus + RTC + 32 KB RAM
2.1 μA Stillstand + RTC + 256 KB RAM
MCU im aktiven Modus: < 53 μA/MHz bei eingeschalteter HF und SMPS
Funk: Rx 4,5 mA / Tx bei 0 dBm 5,2 mA
Kernleistung
Arm® 32-Bit-Cortex®-M4-CPU mit FPU
Adaptiver Echtzeitbeschleuniger für die Ausführung von 0-Wait-State-Flash
bis zu 64 MHz
MPU, 80 DMIPS und DSP-Anweisungen
1.25 DMIPS/MHz (Drystone 2.1)
219.48 CoreMark® (3,43 CoreMark/MHz bei 64 MHz)
303 ULPMarkTM CP-Wertung
Speicher und Speicher
bis zu 1 MB Flashspeicher mit Sektorschutz (PCROP)
Bis zu 256 KB SRAM mit 64 KB Hardwareparitätsprüfung
20x 32-Bit-Backup-Register
Bootloader mit Unterstützung von USART-, SPI-, I2C- und USB-Schnittstellen
OTA (über die Luft) Bluetooth® Low Energy und 802.15.4 Aktualisierungsfähigkeit
Quad-SPI-Speicherschnittstelle mit XIP
1 Kbyte (128 doppelte Wörter) OTP
Analog-Peripheriegeräte
12-Bit-ADC 4,26 Msps, bis zu 16-Bit mit Hardware-Oversampling
2x Vergleicher mit sehr geringer Leistung
Genaue 2,5-Volt- oder 2,048-Volt-Referenzspannung mit Pufferleistung
Wirkt bis zu 1,62 V
Anwendungen
Automatisierung von Wohnungen, Gebäuden und Städten
Stromversorgungen und Umrichter
Verwandte Bestandteile
| Teilnummer |
Paket |
| STM32WL33CCV7 |
VFQFN-48 |
| STM32G051C8U3 |
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| STM32G491KCU3 |
32-UFQFN |
| STM32G081EBY3 |
WLCSP-25 |
| STM32C011F4U3 |
UFQFN-20 |
| STM32C031G6U3 |
UFQFN-28 |
| STM32C031K4T7 |
LQFP-32 |
| STM32WBA55CGU6 |
Die Angaben sind in Anhang I zu entnehmen. |
| STM32WL33CCV6 |
VFQFN-48 |
| STM32U5F7VJT6 |
LQFP-100 |
| STM32WBA55CGU7 |
Die Angaben sind in Anhang I zu entnehmen. |
| STM32U575RGT3 |
LQFP-64 |
| STM32C011F4P7 |
TSSOP-20 |
| STM32U5G7VJT6 |
LQFP-100 |
| STM32G474MCT3 |
LQFP-80 |
| STM32WL33K8V6 |
VFQFN-32 |
| STM32WL33KCV6 |
VFQFN-32 |
| STM32WBA55UGI6 |
Die Angaben sind in Anhang I zu entnehmen. |
| STM32WL33C8V7 |
VFQFN-48 |
| STM32G0B1CCT7T |
LQFP-48 |
| STM32L412TBY3 |
WLCSP-36 |
| STM32U535CBU6 |
Die in Absatz 1 genannten Angaben sind zu beachten. |
| STM32WL33KCV7 |
VFQFN-32 |
| STM32WBA54CGU7 |
Die Angaben sind in Anhang I zu entnehmen. |
| STM32G051F8P3 |
TSSOP-20 |
| STM32F767VGT6 |
LQFP100 |
| STM32L431CBT3 |
LQFP-48 |
| STM32U5A5AJH3 |
169-TFBGA |
| STM32WBA54KGU7 |
UFQFPN-32 |
| STM32WL33K8V7 |
32 VFQFN |
