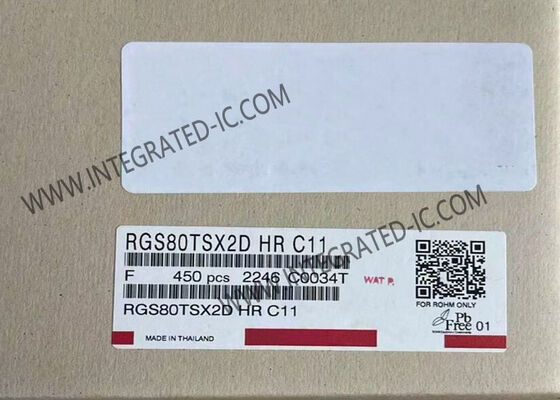

RGS80TSX2DHRC11 Integrierter Schaltkreis Chip
1200V 40A Field Stop Trench IGBT Transistoren für Automobilanwendungen mit 10µs Kurzschlusstoleranz und eingebauter FRD.
Produktübersicht
Der RGS80TSX2DHRC11 ist ein 1200V 40A Field Stop Trench IGBT Transistor mit 10µs Kurzschlusstoleranz, eingebauter FRD und TO-247N-Gehäuse, der speziell für Automobilanwendungen entwickelt wurde.
Technische Daten
| Parameter |
Wert |
| IGBT-Typ |
Trench Field Stop |
| Spannung - Kollektor-Emitter-Durchbruch (Max) |
1200 V |
| Strom - Kollektor (Ic) (Max) |
80 A |
| Strom - Kollektor gepulst (Icm) |
120 A |
| Vce(on) (Max) @ Vge, Ic |
2,1 V @ 15 V, 40 A |
| Leistung - Max |
555 W |
| Schaltenergie |
3 mJ (ein), 3,1 mJ (aus) |
| Eingabetyp |
Standard |
| Gate-Ladung |
104 nC |
| Td (ein/aus) @ 25°C |
49 ns / 199 ns |
| Testbedingung |
600 V, 40 A, 10 Ohm, 15 V |
| Reverse Recovery Time (trr) |
198 ns |
| Betriebstemperatur |
-40°C ~ 175°C (TJ) |
Hauptmerkmale
- Niedrige Kollektor-Emitter-Sättigungsspannung
- Kurzschlussfestigkeit 10μs
- Qualifiziert nach AEC-Q101 Automobilstandard
- Eingebaute sehr schnelle und weiche FRD
- Pb-freie Blechbeschichtung und RoHS-konform
Anwendungen
Allgemeiner Wechselrichter für Automobil- und Industrieanwendungen
