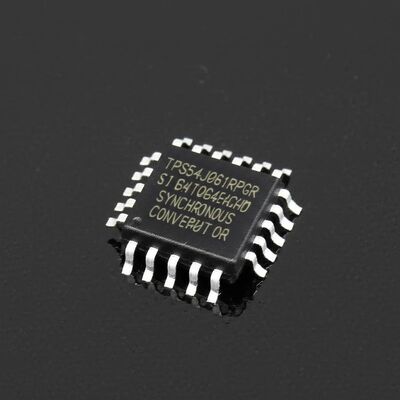

TPS54J061RPGR Integrierter Schaltkreislauf Chip 6A Synchron Buck Converter mit D-CAP3TM Steuermodus
Der TPS54J061RPGR ist ein hocheffizienter, kompakter synchroner Buck-Wandler mit adaptivem On-Time-D-CAP3-Steuerungsmodus.Dieses Gerät bietet außergewöhnliche Benutzerfreundlichkeit und minimale Anforderungen an externe Komponenten, so dass es für raumbeschränkte Stromversorgungssysteme ideal ist.
Produktübersicht
Der TPS54J061RPGR integriert leistungsstarke MOSFETs und liefert eine präzise ±1% Referenzspannung von 600 mV über einen Temperaturbereich von -40 °C bis +125 °C.Zu den wichtigsten Vorteilen gehören eine minimale Anzahl externer Komponenten, schnelle Belastungsreaktion, genaue Belastungs- und Linienregelung, automatische Übersprung- oder FCCM-Betrieb, einstellbare Soft-Start-Steuerung,und Kompatibilität mit keramischen Kondensatoren, ohne dass eine externe Kompensation erforderlich ist.
Technische Spezifikation
| Funktion |
Schritt nach unten |
| Ausgabekonfiguration |
Positiv |
| Topologie |
- Was ist los? |
| Ausgabeart |
Einstellbar |
| Anzahl der Ausgänge |
1 |
| Spannung - Eingang (Min) |
2.7V |
| Spannung - Eingang (maximal) |
16 V |
| Spannung - Ausgang (Min/Fest) |
0.6V |
| Spannung - Ausgang (maximal) |
5.5V |
| Strom - Ausgang |
6A |
| Frequenz - Wechseln |
630 kHz, 1,1 MHz, 2,2 MHz |
| Synchronen Berichterstatter |
- Ja, das ist es. |
| Betriebstemperatur |
-40 °C bis 125 °C (TJ) |
| Typ der Montage |
Oberflächenbefestigung |
| Packung / Gehäuse |
14-PowerTFQFN |
| Lieferanten-Gerätepaket |
Einheit für die Überwachung der Luftverkehrssicherheit |
Wesentliche Merkmale
- 2.7V bis 16V Eingangsbereich mit externer Verzerrung (3.3V bis 3,6V)
- 4V bis 16V Eingangsbereich ohne äußere Verzerrung
- Integrierte MOSFETs mit 6A-Durchlaufstrom
- D-CAP3TM-Steuerungsmodus mit schneller Lastschrittantwort
- Kompatibel mit allen Keramik-Ausgangskondensatoren
- 600 mV Referenzspannung mit einer Toleranz von ± 1% (-40 °C bis +125 °C)
- 0.6V bis 5,5V Ausgangsspannungsbereich
- Automatisches Überspringen Eco-Modus für eine hohe Effizienz bei leichter Last
- Programmierbare Stromgrenze über einen externen Widerstand
- Auswählbare Frequenzeinstellungen (600 kHz, 1100 kHz, 2200 kHz)
- Innere feste und äußere einstellbare Softstart
- Sichere vorbereitete Anlauffähigkeit
- Eingebettete Schaltung für langsame Ausgangsentladung
- Leistungsgut bei offenem Abfluss
- Selbststarter Schluckausfallmodus bei Überstrom- und Unterspannungsfehlern
- Vollständig RoHS-konform
- Kompakte 2 mm × 3 mm, 14-Pin HotRodTM-Verpackung mit 0,5 mm Abstand
Typische Anwendungen
- Server- und Cloud-Computing-Regulierer für den Punkt der Belastung (POL)
- Breitband-, Netzwerk- und optische Kommunikationsgeräte
- Drahtlose Infrastruktursysteme
- Stromversorgungen für industrielle PCs
- IP-Netzwerkkamera-Stromversorgung
