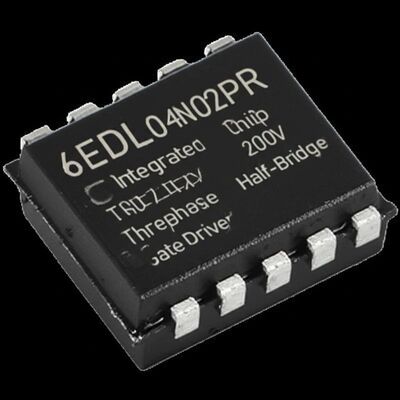

6EDL04N02PR Integrierter Schaltkreislauf Chip 200 V Dreiphasige Halbbrücken-Gate-Treiber mit 6 Treibern und 165 mA Ausgang

6EDL04N02PR Integrierter Schaltkreislauf Chip 200 V Dreiphasige Halbbrücken-Gate-Treiber mit 6 Treibern und 165 mA Ausgang
6EDL04N02PR Integrierter Schaltkreislauf Chip 200 V Dreiphasige Halbbrücken-Gate-Treiber mit 6 Treibern und 165 mA Ausgang 6EDL04N02PR Integrierter Schaltkreislauf Chip 200 V Dreiphasige Halbbrücken-Gate-Treiber mit 6 Treibern und 165 mA Ausgang

Großes Bild :  6EDL04N02PR Integrierter Schaltkreislauf Chip 200 V Dreiphasige Halbbrücken-Gate-Treiber mit 6 Treibern und 165 mA Ausgang

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: 6EDL04N02PR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: TSSOP-28
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Tag
Kontakt

6EDL04N02PR Integrierter Schaltkreislauf Chip 200 V Dreiphasige Halbbrücken-Gate-Treiber mit 6 Treibern und 165 mA Ausgang

Beschreibung
Teilenummer: 6EDL04N02PR Zahl von Fahrern:: Fahrer 6
Anzahl der Ausgänge:: Ertrag 6 Ausgangsstrom:: 165 mA
Versorgungsspannung - min:: 13 V Versorgungsspannung - max:: 17,5 V
Hervorheben:

200V Integrierter Schaltkreis Chip

,

6 Treiber Gate-Treiber

,

165 mA Gate-Treiber

6EDL04N02PR Integrierter Schaltkreislauf Chip 200 V Dreiphasige Halbbrücke-Gate-Treiber
Beschreibung des Produkts
Der 6EDL04N02PR ist ein Vollbrückentreiber zur Steuerung von Leistungseinrichtungen wie MOS-Transistoren oder IGBTs in 3-Phasen-Systemen mit einer maximalen Blockspannung von +600 V.Auf der Grundlage der verwendeten SOI-Technologie ist eine hervorragende Robustheit bei transienten Spannungen festzustellen.. Es sind keine parasitären Thyristorstrukturen im Gerät vorhanden. Daher kann bei allen Temperaturen und Spannungsbedingungen kein parasitisches Anschließen auftreten.
Spezifikationen
Antriebskonfiguration Halbbrücke
Kanaltyp 3 Phasen
Anzahl der Fahrer 6
Typ des Tores IGBT, MOSFET (N-Kanal, P-Kanal)
Spannung - Versorgung 10 V bis 17,5 V
Logische Spannung - VIL, VIH 1.1V, 1.7V
Eingabetyp Nicht umkehrbar
Hochseitige Spannung - Max (Bootstrap) 200 V
Anstieg / Abstieg (Typ) 60 ns, 26 ns
Betriebstemperatur -40 °C bis 125 °C (TJ)
Eigenschaften
  • Infineon-Dünnschicht-SOI-Technologie
  • Maximale Sperrspannung +600 V
  • Ausgangsquelle/Senkstrom +0,165 A/-0,375 A
  • Ein integriertes, ultraschnelles, niedriges RDS ((ON)) Bootstrap-Diode
  • Unempfindlichkeit der Brückenausgabe gegenüber negativen transienten Spannungen bis zu -50 V, die durch SOI-Technologie ermittelt werden
  • Getrennte Steuerkreise für alle sechs Fahrer
  • Erkennung von Überstrom- und Unterspannungsversorgung
  • Außenprogrammierbare Verzögerung für die Fehlerfreiheit nach Überstromerkennung
  • Abschaltung" aller Schalter bei Fehlerbedingungen CMOS- und LSTTL-kompatibler Eingabe (negative Logik)
  • Signalverbindung aller Phasen zur Verhinderung der Querleitung
Anwendungen
Haushaltsgeräte, Kühlkompressoren, Klimaanlagen
Ventilatoren, Pumpen
Motorantriebe, Wechselrichter für allgemeine Zwecke
Elektrowerkzeuge, leichte Elektrofahrzeuge
