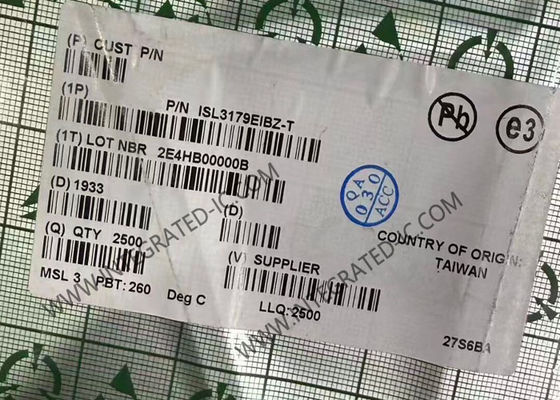

ISL3179EIBZ Integrierter Schaltkreis Chip 40Mbps 3,3V Full Fail-Safe RS-485/RS-422 Transceiver
Produktbeschreibung
ISL3179EIBZ ist ein hoch ESD-geschützter, 3,3-V-betriebener Einzel-Transceiver, der sowohl die RS-485- als auch die RS-422-Standards für die symmetrische Kommunikation erfüllt. Jedes Gerät verfügt über niedrige Busströme (+220µA/-150µA) und stellt eine "1/5-Einheitslast" für den RS-485-Bus dar. Dies ermöglicht bis zu 160 Transceiver im Netzwerk, ohne die RS-485-Spezifikation von maximal 32 Einheitslasten zu verletzen und ohne Repeater zu benötigen.
Spezifikationen
| Typ |
Transceiver |
| Protokoll |
RS422, RS485 |
| Anzahl der Treiber/Empfänger |
1/1 |
| Duplex |
Halb |
| Empfänger-Hysterese |
28 mV |
| Datenrate |
40 Mbit/s |
| Spannung - Versorgung |
3 V ~ 3,6 V |
| Betriebstemperatur |
-40°C ~ 125°C |
Merkmale
- Hoher ESD-Schutz an RS-485 I/O-Pins
- ISL3179E ±16,5 kV IEC61000
- Klasse 3 HBM-Pegel an allen anderen Pins (ISL3179E) >9 kV
- Spezifiziert für +125°C Betrieb (nur ISL3179EF)
- Hohe Datenraten bis zu 40 Mbit/s
- 5V-tolerante Logikeingänge
- 1/5 Einheitslast ermöglicht bis zu 160 Geräte am Bus
- Full Fail-Safe (offen, kurzgeschlossen, terminiert/unangetrieben) Empfänger
- Hot-Plug - Tx- und Rx-Ausgänge bleiben während des Einschaltens dreistufig
- Geringer Ruhestrom 4 mA (max.)
- Stromsparender Abschaltmodus 1 µA (max.)
- -7 V bis +12 V Gleichtakt-Eingangsspannungsbereich
- Dreistufige Rx- und Tx-Ausgänge
- 16/16,5 ns (max.) Tx/Rx-Ausbreitungsverzögerungen; 1,5 ns (max.) Schiefe
- Funktioniert mit einer einzigen +3,3 V Versorgung (10 % Toleranz)
- Strombegrenzung und thermische Abschaltung zum Schutz vor Treiberüberlastung
- Pb-frei (RoHS-konform)
Anwendungen
- Motorsteuerungs-/Positionsgeber-Systeme
- Fabrikautomation
- Feldbusnetzwerke
- Sicherheitsnetzwerke
- Gebäudeumweltkontrollsysteme
- Industrielle/Prozesssteuerungsnetzwerke
