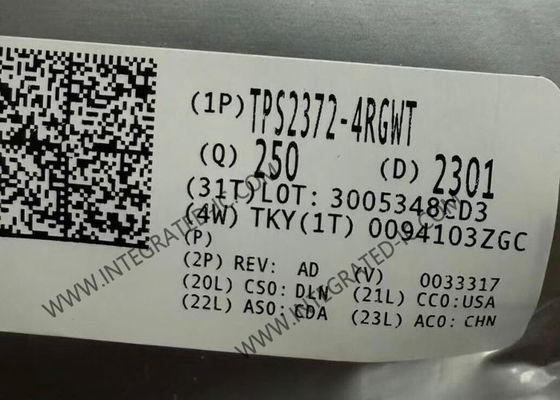

TPS2372-4RGWT Integrierter Schaltkreis-Chip Hochleistungs-PoE-PD-Schnittstelle mit automatischem MPS und Autoclass
Produktbeschreibung
Der TPS2372-4RGWT enthält alle Funktionen, die zur Implementierung eines IEEE802.3at- oder IEEE802.3bt-betriebenen Geräts erforderlich sind. Mit geringem internen Schalterwiderstand unterstützt er Hochleistungsanwendungen bis zu 90 W und liefert 71,3 W und 51 W am PD-Eingang bei Verwendung eines 100-Meter-CAT5-Kabels.
Spezifikationen
| Typ |
Controller (PD) |
| Anzahl der Kanäle |
1 |
| Leistung - Max |
90 W |
| Interner/e Schalter |
Ja |
| Zusatzsensor |
Nein |
| Standards |
802.3at (PoE+), 802.3bt |
| Spannung - Versorgung |
0V ~ 57V |
| Strom - Versorgung |
550µA |
| Betriebstemperatur |
-40°C ~ 125°C (TJ) |
Hauptmerkmale
- IEEE 802.3bt (Entwurf) PD-Lösung für Typ 4 PoE
- Unterstützt Leistungsstufen für Typ-4-90-W-Betrieb
- Robuster 100 V Hotswap-MOSFET
- TPS2372-4 (typ.): 0,1-Ω, 2,2-A-Strombegrenzung
- Ausgänge für die Anzeige der zugewiesenen Leistung
- PG-Ausgang mit Einschaltverzögerung
- Konform mit PSE-Einschaltstrom
- Automatisches Maintain Power Signature (MPS)
- Automatische Anpassung des MPS für Typ 1-2 oder 3-4 PSE
- Unterstützt Ultra-Low-Power-Standby-Modi
- Unterstützt Autoclass-Betrieb
- Unterstützt PoE++ PSE
- -40°C bis 125°C Junction-Temperaturbereich
- 20-poliges VQFN-Gehäuse
Anwendungen
IEEE 802.3bt (Entwurf) konforme Geräte, Beleuchtung, Leistungsmodule, Dual-Signature-PD/Forced-UPOE, 4PPOE, Pass-Through-System, Sicherheitskameras, Multiband-Zugangspunkte, Pico-Basisstationen
