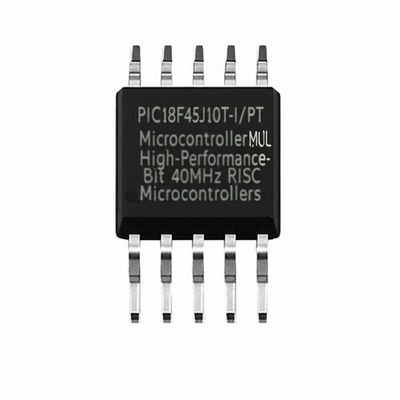

PIC18F45J10T-I/PT Mikrocontroller MCU Hochleistungs-8-Bit 40MHz RISC Mikrocontroller
Der PIC18F45J10T-I/PT ist ideal für Anwendungen, die geringe Kosten, hohe Geschwindigkeit und erweiterte serielle Kommunikationsperipheriegeräte erfordern. Dieser Mikrocontroller arbeitet mit 40 MHz bei 3 V Versorgung und verfügt über einen erweiterten USART mit LIN-Fähigkeit, zwei synchrone serielle Ports mit Adressmaskierung für I2C, was ihn zu einer kostengünstigen Allzwecklösung für Designs macht, die 1k Flash-Ausdauer, emuliertes EEPROM und eine externe Kristall- oder Taktquelle erfordern.
Spezifikationen
| Kernprozessor |
PIC |
| Kern-Größe |
8-Bit |
| Geschwindigkeit |
40MHz |
| Konnektivität |
I2C, SPI, UART/USART |
| Peripheriegeräte |
Brown-out Detect/Reset, POR, PWM, WDT |
| Anzahl der E/A |
32 |
| Programmspeichergröße |
32KB (16K x 16) |
| Programmspeichertyp |
FLASH |
| RAM-Größe |
1K x 8 |
| Spannung - Versorgung (Vcc/Vdd) |
2.7V ~ 3.6V |
| Datenwandler |
A/D 13x10b |
| Oszillatortyp |
Intern |
| Betriebstemperatur |
-40°C ~ 85°C (TA) |
Spezielle Mikrocontroller-Funktionen
- Betriebsspannungsbereich: 2,0 V bis 3,6 V
- 5,5 V toleranter Eingang (nur digitale Pins)
- On-Chip 2,5 V Regler
- 4x Phase Lock Loop (PLL) verfügbar für Kristall- und interne Oszillatoren
- Selbstprogrammierbar unter Softwarekontrolle
- Low-Power, High-Speed CMOS Flash-Technologie
- C-Compiler-optimierte Architektur mit optionalem erweiterten Befehlssatz
- Prioritätsebenen für Interrupts
- 8 x 8 Single-Cycle Hardware-Multiplizierer
- Erweiterter Watchdog-Timer (WDT) mit programmierbarer Periode von 4 ms bis 131 s
- Single-Supply In-Circuit Serial Programming™ (ICSP™) über zwei Pins
- In-Circuit Debug (ICD) mit drei Breakpoints über zwei Pins
- Power-Managed-Modi mit Clock Switching
Flexible Oszillatorstruktur
- Zwei Kristallmodi, bis zu 40 MHz
- Zwei externe Taktmodi, bis zu 40 MHz
- Interner 31 kHz Oszillator
- Sekundäroszillator mit Timer1 @ 32 kHz
- Zwei-Geschwindigkeits-Oszillator-Start
- Fail-Safe Clock Monitor für sicheres Herunterfahren, wenn der Peripherietakt anhält
Peripherie-Highlights
- High-Current Sink/Source 25 mA/25 mA (PORTB und PORTC)
- Drei programmierbare externe Interrupts
- Vier Eingangsänderungs-Interrupts
- Ein Capture/Compare/PWM (CCP)-Modul
- Ein erweitertes Capture/Compare/PWM (ECCP)-Modul mit mehreren PWM-Ausgängen
- Zwei Master Synchronous Serial Port (MSSP)-Module
- Ein erweitertes adressierbares USART-Modul, das RS-485, RS-232 und LIN/J2602 unterstützt
- 10-Bit, bis zu 13-Kanal-Analog-Digital-Wandler-Modul
- Duale Analogkomparatoren mit Eingangsmultiplexing
