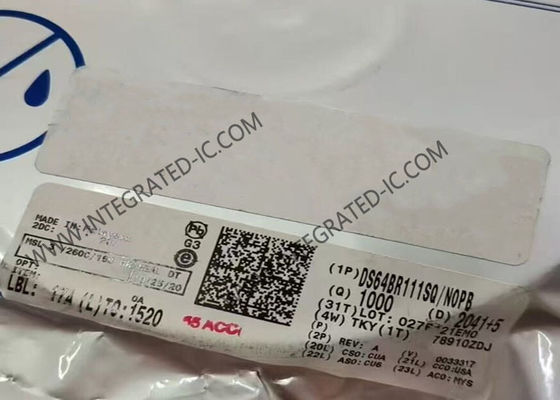

DS64BR111SQ Integrierter Schaltkreis-Chip 6,4 Gbit/s Dual-Channel-Repeater für serielle Verbindungen WQFN24
Produktbeschreibung
Der DS64BR111SQ ist ein extrem stromsparender, hochleistungsfähiger Dual-Channel-Repeater für serielle Verbindungen mit Datenraten von bis zu 6,4 Gbit/s. Der DS64BR111-Pinout ist als eine bidirektionale Lane konfiguriert (ein Sende-, ein Empfangskanal).
Der DS64BR111SQ verfügt über einen leistungsstarken 4-stufigen Continuous-Time-Linear-Equalizer (CTLE), um eine Verstärkung von bis zu +25 dB bei 3,2 GHz zu erzielen und ein Eingangsaugenmuster zu öffnen, das aufgrund von Inter-Symbol-Interferenz (ISI), die durch die Verbindungsumgebungen wie eine FR-4-Backplane oder AWG-30-Kabel verursacht wird, vollständig geschlossen ist. Der Sender verfügt über einen programmierbaren Ausgangs-De-Emphasis-Treiber mit bis zu -12 dB und ermöglicht die Auswahl von Amplitudenspannungspegeln von 700 mVp-p bis 1200 mVp-p, um verschiedenen Anwendungsszenarien gerecht zu werden.
Spezifikationen
| Typ |
Puffer, ReDriver |
| Anwendungen |
SAS, SATA |
| Eingang |
CML |
| Ausgang |
CML |
| Datenrate (Max) |
6,4 Gbit/s |
| Anzahl der Kanäle |
2 |
| Verzögerungszeit |
230 ps |
| Signalaufbereitung |
Eingangsentzerrung, Ausgangs-De-Emphasis |
| Kapazität - Eingang |
10 pF |
| Spannung - Versorgung |
2,375 V ~ 3,6 V |
| Strom - Versorgung |
50 mA |
| Betriebstemperatur |
-40 °C ~ 85 °C |
| Montageart |
Oberflächenmontage |
| Gehäuse / Gehäuse |
24-WFQFN Exposed Pad |
| Lieferantengehäuse |
24-WQFN (4x4) |
Hauptmerkmale
Dual-Channel-Repeater für bis zu 6,4 Gbit/s
1x bidirektionale Lane
Geringer Stromverbrauch von 65 mW/Kanal (typisch), mit Option zum Abschalten ungenutzter Kanäle
Erweiterte Signalaufbereitungsfunktionen
Empfangsentzerrung bis zu +25 dB
Sende-De-Emphasis bis zu -12 dB
Sende-VOD-Steuerung: 700 bis 1200 mVp-p
< 0,2 UI Rest-DJ bei 6,4 Gbit/s
Programmierbar über Pin-Auswahl, EEPROM oder SMBus-Schnittstelle
Einzelversorgungsbetrieb wählbar: 2,5 V oder 3,3 V
Flow-Thru-Pinout im 4 mm x 4 mm 24-Pin-bleifreien WQFN-Gehäuse
>5 kV HBM ESD-Bewertung
Industrieller Betriebstemperaturbereich von -40 bis 85 °C
Anwendungen
Hochgeschwindigkeits-Aktivkupferkabelmodule und FR-4-Backplane in Kommunikationssystemen FC, SAS, SATA 3/6 Gbit/s (mit 00B-Erkennung), InfiniBand, CPRI, OBSAI, RXAUI und vielen anderen
