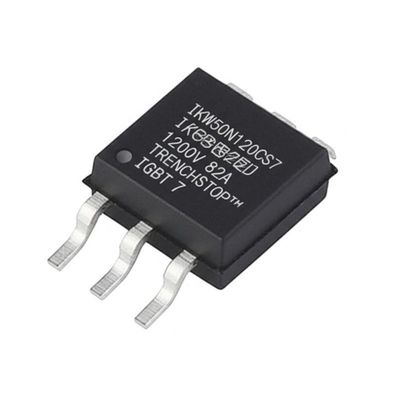

IKW50N120CS7 Integrierter Schaltkreis Chip 1200V 82A TRENCHSTOP™ IGBT 7 Transistoren
Produktbeschreibung
Der IKW50N120CS7 ist ein 1200V, kurzschlussfester TRENCHSTOP™ IGBT 7 Transistor mit antiparalleler Diode im TO-247-Gehäuse. Dieses Bauteil bietet eine niedrige VCEsat, um sehr geringe Verlustleistungen in Zielanwendungen zu erzielen. Die co-verpackte, sehr weiche und schnelle emittergesteuerte Diode hilft, die Schaltverluste zu minimieren, was zu insgesamt geringen Gesamtverlusten beiträgt.
Spezifikationen
| Serie |
TRENCHSTOP™ |
| IGBT-Typ |
Trench Field Stop |
| Spannung - Kollektor-Emitter-Durchbruch (max.) |
1200 V |
| Strom - Kollektor (Ic) (max.) |
82 A |
| Strom - Kollektor gepulst (Icm) |
150 A |
| Vce(on) (Max) @ Vge, Ic |
2V @ 15V, 50A |
| Leistung - Max. |
428 W |
| Schaltenergie |
2,8 mJ (ein), 2,2 mJ (aus) |
| Eingabetyp |
Standard |
| Gate-Ladung |
290 nC |
| Td (ein/aus) @ 25°C |
29ns/170ns |
| Testbedingung |
600V, 50A, 2,3Ohm, 15V |
| Reverse Recovery Time (trr) |
165 ns |
| Betriebstemperatur |
-40°C ~ 175°C (TJ) |
| Montageart |
Durchsteckmontage |
| Gehäuse / Gehäuse |
TO-247-3 |
| Gehäuse des Lieferanten |
PG-TO247-3 |
Hauptmerkmale
- VCE=1200 V
- IC=50 A
- IGBT co-verpackt mit vollem Strom, weicher und niedriger Qrr-Diode
- Niedrige Sättigungsspannung VCE(sat) = 2,0 V bei Tvj=175 °C
- Optimiert für Hard-Switching-Topologien (2-L-Wechselrichter, 3-L-NPC-T-Typ)
- Kurzschlussfestigkeit 8 µsec
- Großer Bereich der dv/dt-Steuerbarkeit
Anwendungen
- Kabelloses Laden im Fahrzeug
- Servomotorantrieb und -steuerung
- 1-Phasen-String-Wechselrichterlösungen
- Motorsteuerung
- Unterbrechungsfreie Stromversorgungen (USV)
