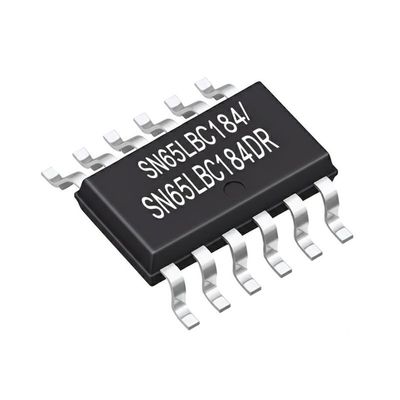

SN65LBC184DR Integrierter Schaltkreis Chip RS-485 Transceiver Differential Datenleitungs-Transceiver
Produktbeschreibung
Der SN65LBC184DR ist ein differentieller Datenleitungs-Transceiver im handelsüblichen Footprint des SN75176 mit eingebautem Schutz gegen hochenergetische Rauschtransienten. Dieser Transceiver bietet erhebliche Zuverlässigkeitsverbesserungen mit besserer Immunität gegen Rauschtransienten, die an Datenkabel gekoppelt sind, im Vergleich zu den meisten vorhandenen Geräten. Er bietet eine zuverlässige, kostengünstige, direkt gekoppelte (kein Isolationstransformator erforderlich) Datenleitungs-Schnittstelle, ohne dass externe Komponenten benötigt werden.
Der SN65LBC184DR kann Überspannungstransienten von 400 W Spitze (typisch) standhalten und erfüllt damit die konventionelle Kombinationswelle gemäß IEC 61000-4-5, die Überspannungstransienten von Schalt- und sekundären Blitzeffekten simuliert.
Spezifikationen
| Typ |
Transceiver |
| Protokoll |
RS422, RS485 |
| Anzahl der Treiber/Empfänger |
1/1 |
| Duplex |
Halb |
| Empfänger-Hysterese |
70 mV |
| Datenrate |
250 kbit/s |
| Spannung - Versorgung |
4,75 V ~ 5,25 V |
| Betriebstemperatur |
-40 °C ~ 85 °C |
| Montageart |
Oberflächenmontage |
| Gehäuse / Gehäuse |
8-SOIC (0,154", 3,90 mm Breite) |
| Gehäuse des Lieferanten |
8-SOIC |
Hauptmerkmale
- Integrierte Überspannungsschutz
- ESD-Schutz für Busanschlüsse übersteigt: ±30 kV IEC 61000-4-2 (Kontaktentladung), ±30 kV IEC 61000-4-2 (Luftspaltentladung), ±15 kV EIA/JEDEC Human Body Model
- Schutz vor Schaltungsbeschädigung von 400 W Spitze (typisch) gemäß IEC 61000-4-5
- Kontrollierte Treiber-Ausgangsspannungs-Slew-Raten für längere Kabelstummel
- 250 kbit/s Betrieb in elektrisch rauen Umgebungen
- Ausfallsicheres Empfängerdesign bei offenem Stromkreis
- 1/4 Last erlaubt 128 Geräte am Bus
- Thermoschutz
- Einschalt- und Ausschalt-Glitch-Schutz
- Erfüllt oder übertrifft die Standards TIA/EIA-485 (RS-485) und ISO/IEC 8482:1993(E)
- Geringer deaktivierter Versorgungsstrom: maximal 300 µA
- Pin-kompatibel mit SN75176
Anwendungen
- Industrielle Netzwerke
- Zählermessgeräte
- Motorsteuerung
