TLE7184F MOTIX System IC Integrated Circuit Chip with 5V Vreg-Controller for B6 Motor Drives 6V-45V Supply -40°C to 150°C

TLE7184F MOTIX System IC Integrated Circuit Chip with 5V Vreg-Controller for B6 Motor Drives 6V-45V Supply -40°C to 150°C
TLE7184F MOTIX System IC Integrated Circuit Chip with 5V Vreg-Controller for B6 Motor Drives 6V-45V Supply -40°C to 150°C TLE7184F MOTIX System IC Integrated Circuit Chip with 5V Vreg-Controller for B6 Motor Drives 6V-45V Supply -40°C to 150°C

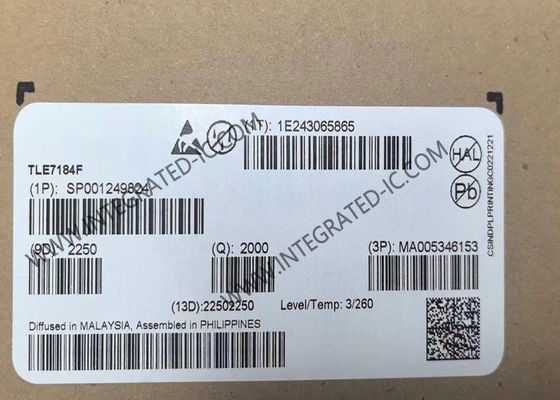

Großes Bild :  TLE7184F MOTIX System IC Integrated Circuit Chip with 5V Vreg-Controller for B6 Motor Drives 6V-45V Supply -40°C to 150°C

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: TLE7184F
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: VQFN-48
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

TLE7184F MOTIX System IC Integrated Circuit Chip with 5V Vreg-Controller for B6 Motor Drives 6V-45V Supply -40°C to 150°C

Beschreibung
Teilenummer: TLE7184F Betriebsangebot Strom: 19 MA
Spannung - Versorgung: 6V bis 45V Konfiguration: Dreiphase
Spannungsklasse: 55 V Betriebstemperatur: -40 ° C ~ 150 ° C (TJ)
Hervorheben:

Integrated 5V Vreg-Controller System IC

,

6V ~ 45V Supply Voltage Integrated Circuit Chip

,

-40°C ~ 150°C Operating Temperature MOTIX IC

TLE7184F Integrated Circuit Chip MOTIX System IC For B6 Motor Drives VQFN48
Product Description

MOTIX™ TLE7184F is a system IC with 3-phase driver and an integrated 5V Vreg-controller to power a MCU.

The MOTIX™ TLE7184F is a system IC for Brushless Motor Control. It incorporates a voltage supply for a µC, a bridge driver for a B6 configuration, and an application typical PWM interface. Its exposed pad package allows usage even at high ambient temperatures.

Specifications
Motor Type AC, DC | Brushless DC (BLDC), Brushed DC
Function Controller - Commutation, Direction Management
Output Configuration Pre-Driver - Half Bridge (3)
Interface PWM
Technology Power MOSFET
Voltage - Supply 6V ~ 45V
Operating Temperature -40°C ~ 150°C (TJ)
Mounting Type Surface Mount
Package / Case 48-VQFN Exposed Pad
Supplier Device Package PG-VQFN-48-72
Key Features
  • Drives 6 N-Channel Power MOSFETs
  • Integrated 5V Vreg-Controller to power µC
  • Integrated switch for VDH voltage
  • Separate control input for each MOSFET
  • Adjustable dead time
  • Shoot through protection
  • Analog adjustable Short Circuit Protection levels
  • Low quiescent current mode
  • 1 bit diagnosis ERR
  • Over Temperature shut down and analog temperature output
  • Over Temperature pre-warning
  • Under Voltage shut down
  • Adjustable Over Voltage shut down
  • Current sense OpAmp
  • Over current shut down based on Current sense OpAmp, fixed shut down level
  • 0 …94% duty cycle at 25 kHz PWM frequency
Related Electronic Components in Stock
Part Number Package
2EDB8259Y 14-SOIC
2EDB8259F 16-SOIC
2EDB7259Y 14-SOIC
2EDB7259K 13-LGA
2EDB8259K 13-LGA
2ED2748S01G VSON-10
2ED2742S01G VSON-10
2ED2732S01G VSON-10
2ED2738S01G VSON-10
2ED2734S01G VSON-10
2ED2744S01G VSON-10
ISC035N10NM5LF 8-PowerTDFN
ISC015N06NM5LF 8-PowerTDFN
ISZ113N10NM5LF 8-PowerTDFN
ISC025N08NM5LF 8-PowerTDFN
IAUCN04S7N005 PG-TDSON-8
IAUCN04S7N004 PG-TDSON-8
CYPD717140LQXQ 40-UFQFN
IGLR60R260D1 PG-TSON-8
PAC22140 QFN-60
MAX14819AATM 48-WFQFN
MAX14827AAWA 25-WFBGA
MAX22515AWP 20-WFBGA
MAX22513ATI 28-WFQFN
ADPD4000BCBZR7 35-UFBGA
MAX14821ETG 24-WFQFN
ADA4558WHCPZ 20-WFQFN
MAX22520GWP 20-WFBGA
MAX14832EWL 9-WFBGA
MAX25205EQP/VY QFN-20
Frequently Asked Questions
Q. Are your products original?
A: Yes, all products are original, new original import is our purpose.
Q: Which Certificates do you have?
A: We are ISO 9001:2015 Certified Company and member of ERAI.
Q: Can you support small quantity order or sample? Is the sample free?
A: Yes, we support sample order and small order. Sample cost is different according to your order or project.
Q: How to ship my order? Is it safe?
A: We use express to ship, such as DHL, Fedex, UPS, TNT, EMS. We can also use your suggested forwarder. Products will be in good packing and ensure the safety and we are responsible to product damage to your order.
Q: What about the lead time?
A: We can ship stock parts within 5 working days. If without stock, we will confirm lead time for you based on your order quantity.
