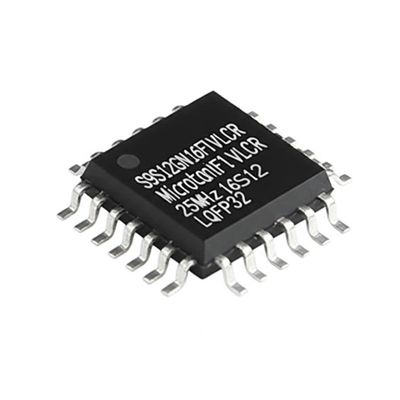

S9S12GN16F1VLCR Mikrocontroller MCU 25MHz 16-Bit HCS12 Mikrocontroller IC LQFP32
Beschreibung des Produkts
Der S9S12GN16F1VLCR ist ein optimierter 16-Bit-Mikrocontroller für den Automobilbereich, der für kleinere Programmspeichergrößen bis zu 16 KB entwickelt wurde.Es verfügt über ein EEPROM mit einer kleinen 4-Byte-Reihe für vereinfachte KundennutzungDieser Mikrocontroller richtet sich speziell an allgemeine Anwendungen im Automobilbereich, die eine CAN- oder LIN/J2602-Kommunikation erfordern, einschließlich Karosseriecontroller, Fahrgasterkennung, Türmodule,Sitzsteuerungen, RKE-Empfänger, intelligente Aktoren, Beleuchtungsmodule und intelligente Verbindungskisten.
Spezifikationen
| Reihe |
HCS12 |
| Kernprozessor |
12V1 |
| Kerngröße |
16 Bit |
| Geschwindigkeit |
25 MHz |
| Verbindungsfähigkeit |
Die Kommission wird die Kommission übermitteln, ob sie die erforderlichen Maßnahmen ergreift. |
| Peripheriegeräte |
LVD, POR, PWM, WDT |
| Anzahl der E/Ausgänge |
26 |
| Programmspeichergröße |
16KB (16K x 8) |
| Programmspeichertypen |
Flasch |
| EEPROM-Größe |
512 x 8 |
| RAM-Größe |
1K x 8 |
| Spannung - Versorgung (Vcc/Vdd) |
3.13V ~ 5,5V |
| Datenumwandler |
A/D 8x10b |
| Typ des Schwingers |
Inneres |
| Betriebstemperatur |
-40 °C bis 105 °C (TA) |
| Typ der Montage |
Oberflächenbefestigung |
| Lieferanten-Gerätepaket |
32 LQFP (7x7) |
| Packung / Gehäuse |
32-LQFP |
Wesentliche Merkmale
- S12-CPU-Kern
- Bis zu 240 Kbyte Flash auf dem Chip mit ECC
- bis zu 4 Kbyte EEPROM mit ECC
- Bis zu 11 Kbyte SRAM auf dem Chip
- Frequenzmultiplikator mit Phase-Locked-Loop (IPLL) mit internem Filter
- Amplitudenkontrollierter Pierce-Oszillator mit 4-16 MHz
- 1 MHz interner RC-Oszillator
- Zeitmodule (TIM) mit bis zu acht Kanälen
- Modul zur Pulsbreitenmodulation (PWM) mit bis zu acht x 8-Bit-Kanälen
- Analog-digital-Konverter (ADC) mit einer Auflösung von bis zu 16 Kanälen, 10 oder 12 Bit
- bis zu zwei 8-Bit-Digital-Analog-Wandler (DAC)
- bis zu einem 5V-Analog-Vergleicher (ACMP)
- bis zu drei serielle Peripherieinterface-Module (SPI)
- Bis zu drei Serienkommunikationsschnittstellen (SCI-Module), die LIN-Kommunikation unterstützen
- bis zu einem mehrfach skalierbaren Controller Area Network (MSCAN) -Modul (unterstützt CAN-Protokoll 2.0A/B)
- Ein Spannungsregler auf dem Chip (VREG) zur Regulierung der Eingangsspannung und aller internen Spannungen
- Autonome periodische Unterbrechung (API)
- Präzisions-Festspannungsreferenz für ADC-Umwandlungen
- Optionales Referenzspannungsschwächermodul zur Erhöhung der ADC-Genauigkeit
