L6205D013TR Integrierter Schaltkreislauf Chip DMOS Dual Full Bridge Treiber SOIC20 Motor Treiber

L6205D013TR Integrierter Schaltkreislauf Chip DMOS Dual Full Bridge Treiber SOIC20 Motor Treiber
L6205D013TR Integrierter Schaltkreislauf Chip DMOS Dual Full Bridge Treiber SOIC20 Motor Treiber

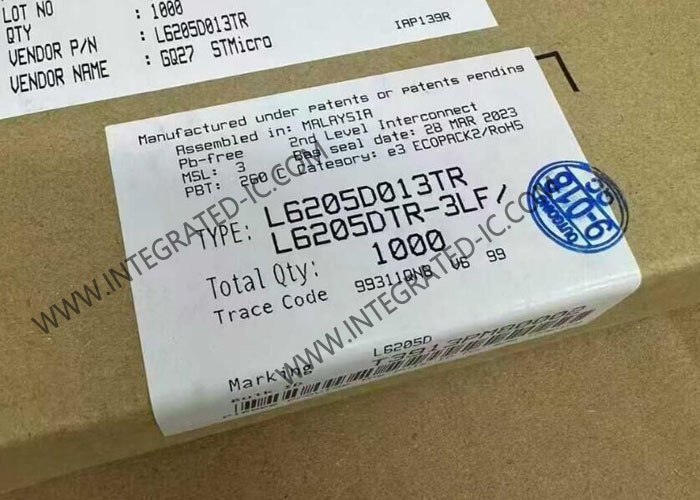

Großes Bild :  L6205D013TR Integrierter Schaltkreislauf Chip DMOS Dual Full Bridge Treiber SOIC20 Motor Treiber

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: L6205D013TR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: SOIC-20
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

L6205D013TR Integrierter Schaltkreislauf Chip DMOS Dual Full Bridge Treiber SOIC20 Motor Treiber

Beschreibung
Teilenummer: L6205D013TR Typ: Volle Brücke
Ausgangsstrom: 2,8 A Betriebsangebot Strom: 10 mA
Betriebstemperatur: -25 °C bis 125 °C (TJ) Spannung - Versorgung: 8V | 52V
Hervorheben:

DMOS-Doppelbrücken-Treiber-IC

,

SOIC20-Motorantriebsschip

,

L6205D013TR integrierte Schaltung

L6205D013TR Integrierter Schaltkreis Chip DMOS Dual Full Bridge Treiber SOIC20 Motortreiber
Produktbeschreibung

Der L6205D013TR ist ein DMOS Dual Full Bridge, der für Motorsteuerungsanwendungen entwickelt wurde und in MultiPower-BCD-Technologie realisiert wurde, die isolierte DMOS-Leistungstransistoren mit CMOS- und bipolaren Schaltungen auf demselben Chip kombiniert. Der L6205D013TR ist in PowerSO20- und SO20(16+2+2)-Gehäusen erhältlich und verfügt über einen nicht-dissipativen Schutz der High-Side-PowerMOSFETs und eine thermische Abschaltung.

Spezifikationen
Motortyp - Schrittmotor Bipolar
Motortyp - AC, DC Bürsten-DC
Funktion Treiber - Vollständig integriert, Steuerungs- und Leistungsstufe
Ausgangskonfiguration Halbbrücke (4)
Schnittstelle Parallel
Technologie BiCDMOS
Anwendungen Allzweck
Strom - Ausgang 2,8A
Spannung - Versorgung 8V ~ 52V
Spannung - Last 8V ~ 52V
Betriebstemperatur -25°C ~ 125°C (TJ)
Montageart Oberflächenmontage
Gehäuse / Gehäuse 20-SOIC (0,295", 7,50 mm Breite)
Gehäuse des Lieferantengeräts 20-SO
Merkmale
  • Integrierte schnelle Freilaufdiode
  • Unterspannungssperre
  • Kreuzleitungs-Schutz
  • Paralleler Betrieb
  • Betriebsversorgungsspannung 8 bis 52V
  • RDS(ON) 0,3 typ. bei 5,6A Ausgangsspitzenstrom (2,8A DC)
  • Nicht-thermisch gesteuerter Überstromschutz
  • Thermische Abschaltung
  • Betriebsfrequenz bis zu 100 kHz
Typische Anwendungen
  • Bipolare Schrittmotoren
  • Doppel- oder Quad-DC-Motoren
