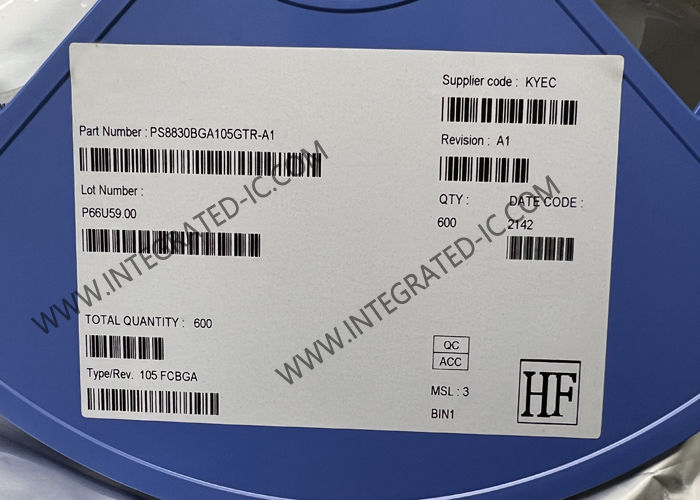

PS8830BGA105GTR-A1 Integrierter Schaltkreis-Chip mit vollem Funktionsumfang USB4 Retimer für Host-Anwendungen

PS8830BGA105GTR-A1 ist ein USB4®, DisplayPort ™ 2.0 und Thunderbolt ™ 4.0 Retimer für Host-Anwendungen. Es entspricht den USB4- und USB 3.2-Spezifikationen und zugehörigen USB-IF-Spezifikationen, die die Unterstützung von Retimer und alternativem Modus befassen, und entspricht dem VESA DisplayPort-Alternativmodus auf USB Typ-C® 2.0-Standard.

Zusätzlich zu dem vollständigen USB4 -Gen -3 -× 2- und USB 3.2 -Gen 2 × 2 -Unterstützung und Displayport 4 -Lane 4 -Spur -Unterstützung bis UHBR20 unterstützt der PS8830 den Multifunktionsbetrieb von USB 3.2 Gen 2 × 1 mit DP 1 oder 2 -Spurunterstützung gemäß dem DP -Alt -Modus -Standard. Mit seinem vollständig aktivierten USB4- und ALT-Modus bietet die PS8830BGA105GTR-A1 eine einfache, aber vielseitige Hochleistungs-Retimer-Lösung für die Integrität der Hochgeschwindigkeitssignal und die Compliance-Rand am USB-C-Behälter. Es bietet auch eine ultra-niedrige Standby-Leistung, um die Akkulaufzeit des Systems sowie das USB4-Ökosystem und die Benutzererfahrung zu verlängern.

• Unterstützt USB4 -Gen 3 × 2 (40 Gbit / s x 2 Fahrspuren) und Gen 2 × 2 (20 Gbit / s x 2 Lanes)
• Rückwärts kompatibel mit USB 3.2 Gen 2 × 2 (USB4 -Standard) kompatibel)
• Unterstützt USB -Niedrigstrommodi U1, U2 und U3
• Unterstützt DisplayPort 2.0 Alternative Modi mit DP -Verbindungsraten RBR, HBR, HBR2, HBR3, UHBR10, UHBR13.5, UHBR20
• Unterstützt LTTPR-nicht-transparente und transparente Modi
• Unterstützt den Alternativmodus von Thunderbolt 4.0 mit 10,3125 Gbit / s und 20,625 Gbit / s
• Unterstützt die Uhrweiterung
• Integrierter Aux/LSX -Switch für SBU
• Adaptiver CTLE und DFE Equalizer
• Integrierte 85 Ω Differential Terminierungswiderstände integriert
• Single 3,3V-Versorgung mit On-Chip-Integrated Switching Reglerer
• 6x6mm 105-Ball-BGA-Paket

• Notizbücher, Desktops und Tablets
• USB-Typ-C-Hostanwendungen
