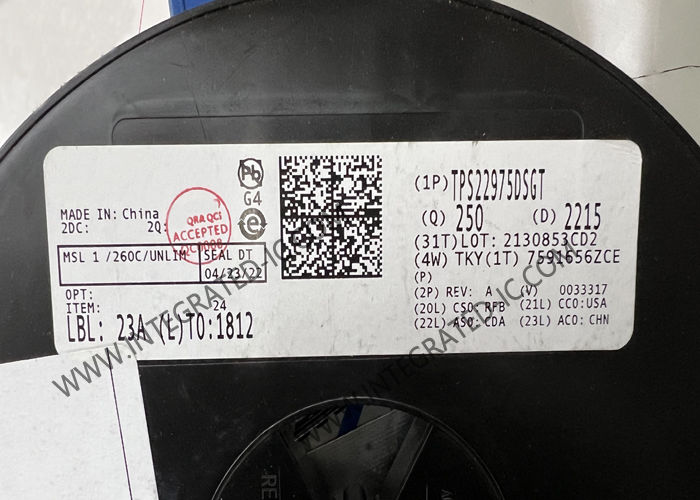

TPS22975DSGT Integrierter Schaltkreis Chip 6A Lastschalter 16mOhm Leistungsschalter IC WSON8
Produktbeschreibung
Der TPS22975DSGT ist ein einkanaliger Lastschalter, der eine konfigurierbare Anstiegszeit bietet, um den Einschaltstrom zu minimieren. Der TPS22975DSGT enthält einen N-Kanal-MOSFET, der über einen Eingangsspannungsbereich von 0,6 V bis 5,7 V betrieben werden kann und einen maximalen Dauerstrom von 6 A unterstützt. Der Schalter wird durch einen Ein- und Aus-Eingang (ON) gesteuert, der direkt mit Niederspannungssteuersignalen verbunden werden kann. Der TPS22975DSGT verfügt über einen optionalen 230-Ω-On-Chip-Lastwiderstand für eine schnelle Ausgangsentladung, wenn der Schalter ausgeschaltet wird.
Spezifikationen
| Schaltertyp |
Allzweck |
| Anzahl der Ausgänge |
1 |
| Verhältnis - Eingang:Ausgang |
1:1 |
| Ausgangskonfiguration |
High-Side |
| Ausgangstyp |
N-Kanal |
| Schnittstelle |
Ein/Aus |
| Spannung - Last |
2,5 V ~ 5,7 V |
| Spannung - Versorgung (Vcc/Vdd) |
Nicht erforderlich |
| Strom - Ausgang (Max) |
6A |
| Rds On (Typ) |
16mOhm |
| Eingangstyp |
Nicht-invertierend |
| Eigenschaften |
Lastentladung, Anstiegsratenregelung |
| Fehlerschutz |
Übertemperatur |
| Betriebstemperatur |
-40°C ~ 105°C (TA) |
| Montageart |
Oberflächenmontage |
| Gehäuse des Lieferantengeräts |
8-WSON (2x2) |
| Gehäuse / Gehäuse |
8-WFDFN Exposed Pad |
Eigenschaften
- Integrierter einkanaliger Lastschalter
- Eingangsspannungsbereich: 0,6 V bis VBIAS
- VBIAS-Spannungsbereich: 2,5 V bis 5,7 V
- Einschaltwiderstand (RON) - RON = 16 mΩ (typisch) bei VIN = 0,6 V bis 5,7 V, VBIAS = 5,7 V
- 6-A maximaler Dauerstrom des Schalters
- Geringer Ruhestrom - 37 µA (typisch) bei VIN = VBIAS = 5 V
- Niedrige Steuereingangs-Schwellenwert ermöglicht die Verwendung von 1,2-, 1,8-, 2,5- und 3,3-V-Logik
- Konfigurierbare Anstiegszeit
- Thermische Abschaltung
- Schnelle Ausgangsentladung (QOD) (Optional)
- SON 8-Pin-Gehäuse mit Wärmeleitpad
Anwendungen
- Ultrabook™
- Notebooks und Netbooks
- Tablet-PC
- Unterhaltungselektronik
- Set-Top-Boxen und Residential Gateways
- Telekommunikationssysteme
- Solid State Drives (SSDs)
