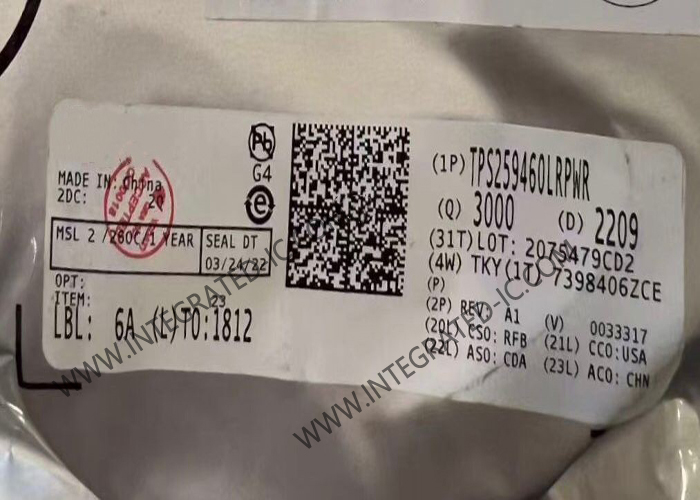

TPS259460LRPWR Integrierter Schaltkreis Chip eFuse IC Elektronische Sicherung 5,5A Hot-Swap-Controller

TPS259460LRPWR Integrierter Schaltkreis Chip eFuse IC Elektronische Sicherung 5,5A Hot-Swap-Controller​

Produktbeschreibung

TPS259460LRPWR eFuses ist eine hochintegrierte Schutzkreis- und Energiemanagementlösung in einem kleinen Gehäuse. Die Geräte bieten mehrere Schutzmodi mit sehr wenigen externen Komponenten und sind eine robuste Verteidigung gegen Überlastungen, Kurzschlüsse, Überspannungen und übermäßigen Einschaltstrom. Mit integrierten Back-to-Back-FETs ermöglicht der TPS259460LRPWR den bidirektionalen Stromfluss während des EIN-Zustands, während er den Stromfluss in beide Richtungen während des AUS-Zustands blockiert, wodurch er sich gut für USB OTG (On-The-Go)-Anwendungen eignet.

Spezifikation

Merkmale

• Großer Betriebs-Eingangsspannungsbereich: 2,7 V bis 23 V
– 28-V-Absolutmaximum
• Integrierte Back-to-Back-FETs mit niedrigem Einschaltwiderstand: RON = 28,3 mΩ (typ.)
– Bidirektionaler Stromfluss während des EIN-Zustands
– Rückstromblockierung während des AUS-Zustands
• Schneller Überspannungsschutz
– Einstellbare Überspannungsabschaltung (OVLO) mit 1,2-μs (typ.) Reaktionszeit
• Überstromschutz in Vorwärtsrichtung mit Laststromüberwachungsausgang (ILM)
– Aktive Strombegrenzungsreaktion
– Einstellbarer Schwellenwert (ILIM): 0,5 A bis 6 A
• ±10% Genauigkeit für ILIM > 1 A
– Einstellbarer Transientenausblendtimer (ITIMER), um Spitzenströme bis zu 2 × ILIM zu ermöglichen
– Genauigkeit der Ausgangslaststromüberwachung: ±6% (IOUT ≥ 1 A)
• Schnelle Reaktionszeit bei Kurzschlussschutz am OUT-Pin
– 500-ns (typ.) Reaktionszeit
– Einstellbare (2 × ILIM) und feste Schwellenwerte
• Aktiver High-Enable-Eingang mit einstellbarem Unterspannungsabschalt-Schwellenwert (UVLO)
• Einstellbare Ausgangs-Slew-Rate-Steuerung (dVdt)
• Übertemperaturschutz
• Digitale Anzeigeoptionen:
– Power-Good-Anzeige (PG) mit einstellbarem Schwellenwert (PGTH) oder
– Supply Good (SPLYGD) und Fault (FLT) Anzeigen
• Geringe Stellfläche: QFN 2 mm × 2 mm, 0,45 mm Raster

Anwendungen
• USB On-The-Go (OTG)
• Smartphones
• Tablets
• Digitalkameras
• Point-of-Sale-Terminals
• Drahtlose Ladegeräte

Andere elektronische Komponenten auf Lager

FAQ
Q. Sind Ihre Produkte original?
A: Ja, alle Produkte sind original, neu original Import ist unser Ziel.
Q: Welche Zertifikate haben Sie?
A: Wir sind ein nach ISO 9001:2015 zertifiziertes Unternehmen und Mitglied von ERAI.
Q: Können Sie eine Bestellung in kleiner Menge oder ein Muster unterstützen? Ist das Muster kostenlos?
A: Ja, wir unterstützen Musterbestellungen und Kleinbestellungen. Die Musterkosten sind je nach Ihrer Bestellung oder Ihrem Projekt unterschiedlich.
Q: Wie wird meine Bestellung versendet? Ist es sicher?
A: Wir versenden per Express, wie DHL, Fedex, UPS, TNT, EMS. Wir können auch Ihren vorgeschlagenen Spediteur verwenden. Die Produkte werden gut verpackt und die Sicherheit gewährleistet, und wir sind für Produktschäden an Ihrer Bestellung verantwortlich.
Q: Wie sieht es mit der Vorlaufzeit aus?
A: Wir können Lagerteile innerhalb von 5 Werktagen versenden. Wenn kein Lagerbestand vorhanden ist, bestätigen wir die Vorlaufzeit für Sie basierend auf Ihrer Bestellmenge.
