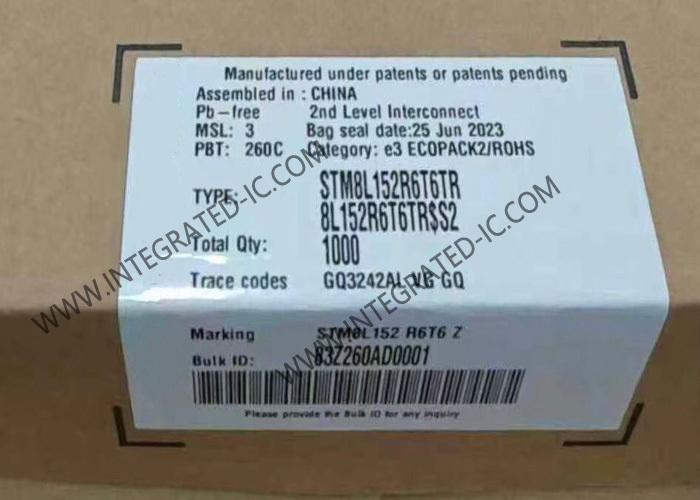

STM8L152R6T6TR Mikrocontroller MCU Ultra-Low-Power 8-Bit 16MHz STM8L Mikrocontroller 64-LQFP

STM8L152R6T6TR Ultra-Low-Power-Geräte verfügen über einen verbesserten STM8-CPU-Kern, der eine erhöhte Verarbeitungsleistung (bis zu 16 MIPs bei 16 MHz) bietet, wobei die Vorteile einer CISC-Architektur mit verbesserter Codedichte, einem 24-Bit-linearen Adressraum und einer optimierten Architektur für Low-Power-Operationen beibehalten werden.

• Betriebsbedingungen:Betriebsleistung: 1,65 bis 3,6 V (ohne Bor), 1,8 bis 3,6 V (mit BOR). Temperatur. Bereich: -40 bis 85, 105 oder 125 ° C
• Merkmale mit geringer Leistung:5 Modi mit geringer Leistung: Warten Sie, Low-Power-Lauf (5,9 μA), Warten mit geringer Leistung (3 μA), aktive Halfel mit vollem RTC (1,4 μA), Halt (400 Na). Verbrauch: 200 μA/MHz+330 μA. Schnell aufwachen aus dem Haltemodus (4,7 μs). Ultra niedrige Leckage pro i/0: 50 na
• Erweiterter STM8 -Kern:Harvard Architecture und 3-Stufe Pipeline. Max Freq: 16 MHz, 16 CISC MIPS Peak. Bis zu 40 externe Interrupt -Quellen
• Zurücksetzen und Versorgungsmanagement:Ultra-Safe BOR-Reset mit fünf programmierbaren Schwellenwerten. Ultra-Low-Power POR/PDR. Programmierbarer Spannungsdetektor (PVD)
• Uhr Management:32 kHz und 1-16 MHz-Kristalloszillatoren. Interner 16-MHz-Fabrik-STRIMMED RC und 38 kHz niedriger Verbrauch RC. Uhrensicherheitssystem
• RTC mit geringer Leistung:BCD -Kalender mit Alarm -Interrupt. Digitale Kalibrierung mit einer Genauigkeit von +/- 0,5 ppm. Fortgeschrittene Anti-Verfasser-Erkennung
• LCD:8x40 oder 4x44 W/ Step-up-Konverter
• DMA:4 ch. Für ADC, DACs, SPIS, I2C, USATs, Timer, 1 Ch. Für Speicher-zu-Memory
• 2x12-Bit DAC (Doppelmodus) mit Ausgangspuffer
• 12-Bit-ADC bis zu 1 MSPS/28-Kanäle
• Temperatur. Sensor und interner Schiedsrichter. Stromspannung
• Erinnerungen:Bis zu 64 KBYTES Flash-Speicher mit bis zu 2 KByte Daten-EEPROM mit ECC und RWW. Flexible Schreib-/Leseschutzmodi. Bis zu 4 KByte Ram
• 2 Vergleiche von Ultra-Low-Power:1 mit fester Schwelle und 1 Schiene zur Schiene. Weckfähigkeit
• Timer:Drei 16-Bit-Timer mit 2 Kanälen (IC, OC, PWM), Quadratur-Encoder. Ein 16-Bit-Advanced Control Timer mit 3 Kanälen, die die Motorsteuerung unterstützen. Ein 8-Bit-Timer mit 7-Bit-Prescaler. Ein Fenster, ein unabhängiger Wachhund. Timer mit 1, 2 oder 4 kHz Frequenzen
• Kommunikationsschnittstellen:Zwei synchrone serielle Grenzfläche (SPI). Schneller I2C 400 kHz Smbus und PMBus. Drei USARTS (ISO 7816 Schnittstelle + IRDA)
• Bis zu 67 I/Os, die alle auf Interrupt -Vektoren kartiert werden können
• Bis zu 16 kapazitive Erfassungskanäle, die Touchkey, Nähe, lineare Touch und Rotary -Touch -Sensoren unterstützen
• Schnelle On-Chip
• 96-Bit eindeutige ID
