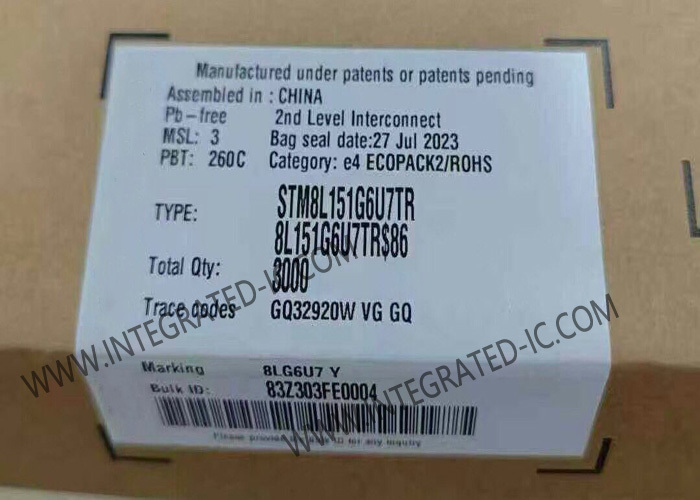

STM8L151G6U7TR Mikrocontroller MCU 8-Bit 16MHz STM8L EnergyLite Mikrocontroller IC 28-UFQFPN

Die mitteldichte STM8L151G6U7TR-Geräte sind Mitglieder der 8-Bit-Familie STM8L Ultra-Low-Power. Die mittlere Dichte STM8L151G6U7TR arbeitet von 1,8 V bis 3,6 V (bis 1,65 V bei Stromversorgung) und ist in den Temperaturbereichen -40 bis +85 ° C und -40 bis +125 ° C erhältlich.

Die mitteldichte STM8L151G6U7TR Ultra-Low-Power-Familie verfügt über den erweiterten STM8-CPU-Kern (bis zu 16 MIPs bei 16 MHz), wobei die Vorteile einer CISC-Architektur mit einer verbesserten Codedichte, einem linearen 24-Bit-Raum und einer optimierten Architektur für Niedrigleistungsoperationen beibehalten wurden, beibehalten.

• Betriebsbedingungen:Betriebsnetz -Versorgungsbereich 1,8 V bis 3,6 V (bis 1,65 V bei Stromversorgung), Temperatur. Bereich: -40 ° C bis 85, 105 oder 125 ° C
• Merkmale mit geringer Leistung:5 niedrige Leistungsmodi: Warten Sie, niedriger Leistung (5,1 µA), Wartezeit mit geringer Leistung (3 µA), aktives HALT mit vollem RTC (1,3 µA), Stopp (350 Na)
• Verbrauch: 195 µA/MHz + 440 µA
• Ultra-niedrige Leckage pro i/0: 50 na
• Schnelles Aufwachen von Halt: 4,7 µs
• Erweiterter STM8 -Kern:Harvard Architecture und 3-Stufe Pipeline, Max Freq. 16 MHz, 16 CISC MIPS Peak, bis zu 40 externe Interrupt -Quellen
• Zurücksetzen und Versorgungsmanagement:Niedrige Leistung, Ultra-sicherer BOR-Reset mit 5 wählbaren Schwellenwerten, Ultra-Low-Power-POR/PDR, programmierbarer Spannungsdetektor (PVD)
• Uhr Management:1 bis 16 MHz Kristalloszillator, 32 kHz Kristalloszillator, interne 16-MHz-Fabrik-STRIMMED RC, interner 38 kHz niedriger Verbrauch RC, Taktsicherheitssystem
• RTC mit geringer Leistung: BCD-Kalender mit Alarminterrupt, Auto-Wakeup vom Halt mit periodischem Interrupt
• LCD: Bis zu 4x28 Segmente mit einem Stimmbeinwandler
• Erinnerungen:Bis zu 32 KByte Flash -Programmspeicher und 1 KByte Daten -EEPROM mit ECC, RWW, flexiblen Schreib- und Leseschutzmodi, bis zu 2 KByte RAM
• DMA:4 Kanäle; Unterstützte Peripheriegeräte: ADC, DAC, SPI, I2C, USAart, Timer, 1 Kanal für Speicher-zu-Memory
• 12-Bit DAC mit Ausgangspuffer
• 12-Bit-ADC bis zu 1 MSPS/25 Kanäle, T. Sensor und interne Referenzspannung
• 2 Vergleicher der Ultra-Low-Power: 1 mit fester Schwelle und 1 Schiene zur Schiene, Weckfunktion
• Timer:Zwei 16-Bit-Timer mit 2 Kanälen (verwendet als IC, OC, PWM), Quadratur-Encoder, ein 16-Bit-Advanced Control-Timer mit 3 Kanälen, unterstützt Motorsteuerung, ein 8-Bit-Timer mit 7-Bit
• Kommunikationsschnittstellen:Synchronous Serial Interface (SPI), Schnell I2C 400 kHz SMBUS und PMBUS ™, USAart (ISO 7816 -Schnittstelle und IRDA)
• Bis zu 41 I/Os, die alle auf Interrupt -Vektoren kartiert werden können
• Bis zu 16 kapazitive Erfassungskanäle, die Touchkey, Nähe, lineare Touch und Rotary -Touch -Sensoren unterstützen
