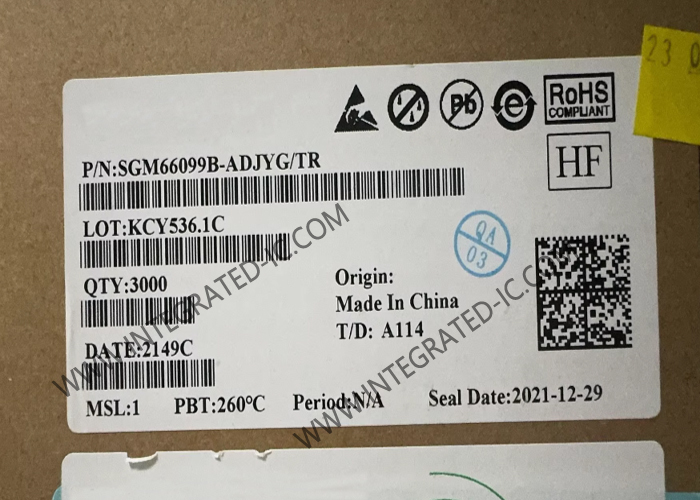

SGM66099B-ADJYG Integrierter Schaltkreis-Chipsynchroner Boost-Wandler Step-Up-Regler

Der SGM66099B-ADJYG ist ein synchroner Aufwärtswandler mit extrem niedrigem Ruhestrom und einem Betriebs-Eingangsspannungsbereich von 1,15 V bis 5,2 V, wodurch er sich für Li-Mn-Batterien, NiMH- und Li-Ion-Akkus eignet.

Mit einem typischen Ruhestrom von 1,7 μA maximiert dieser Wandler die Effizienz bei geringer Last und verlängert die Batterielaufzeit. Er kann 300 mA Ausgangsstrom von einer 3,3 V bis 5 V Wandlung liefern und erreicht dabei bis zu 93 % Wirkungsgrad bei 200 mA Last.

Das Gerät verfügt über einen Down-Modus, in dem die gewünschte Ausgangsspannung geregelt wird, selbst wenn die Eingangsspannung höher als die Ausgangsspannung ist. Wenn die Eingangsspannung 300 mV über dem eingestellten Ausgangsspannungspunkt liegt, wechselt das Gerät in den Pass-Through-Modus.

• Betriebs-Eingangsspannungsbereich: 1,15 V bis 5,2 V
• Ultra-niedriger Ruhestrom
• 1,7 μA (TYP) Ultra-niedriger IQ in VOUT Pin
• 0,05 μA (TYP) Ultra-niedriger IQ in VIN Pin
• 1,2 MHz Festfrequenzbetrieb
• Einstellbare Ausgangsspannung von 2,5 V bis 5,2 V
• 5,0 V Festausgangsspannungsversion
• Energiesparmodus für verbesserte Effizienz bei geringer Ausgangsleistung
• Geregelte Ausgangsspannung im Down-Modus
• Echte Trennung während des Herunterfahrens
• Bis zu 93 % Wirkungsgrad von 10 mA bis 300 mA Last
• -40℃ bis +85℃ Betriebstemperaturbereich
• Erhältlich in grünen WLCSP-1.22×0.83-6B-Gehäusen

• LCD-Vorspannung
• Optische Herzfrequenzmesser LED-Vorspannung
• Tragbare und Wearable-Anwendungen
• Funk-Anwendungen mit geringem Stromverbrauch
• Batteriebetriebene Systeme
