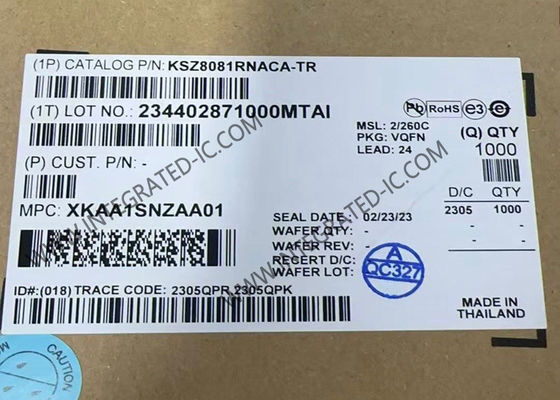

KSZ8081RNACA Ethernet IC 10/100 BASE-TX-Transceiver mit RMII-Unterstützung

KSZ8081RNACAist ein 10BASE-T/100BASE-TX-Ethernet-Transceiver in physischer Schicht für die Übertragung und den Empfang von Daten über ein standardmäßiges CAT-5-Kabel ohne Abschirmung.

KSZ8081RNACA ist eine hochintegrierte PHY-Lösung.Es reduziert die Kosten für die Platine und vereinfacht das Layout der Platine, indem auf dem Chip Endwiderstände für die Differentialpaare verwendet und eine Geräuscharmeinheit integriert wird, um die 1.2V-Kern und bietet 1,8/2,5/3,3V digitale E/A-Schnittstellen.

• Single-Chip 10BASE-T/100BASE-TX IEEE 802.3-konforme Ethernet-Transceiver
• RMII v1.2 Schnittstellenunterstützung mit einem 50 MHz Referenzuhr-Ausgang zu MAC und eine Option zur Eingabe einer 50 MHz Referenzuhr
• RMII-Back-to-Back-Modus-Unterstützung für einen Kupfer-Repeater von 100 Mbps
• MDC/MDIO-Verwaltungsschnittstelle für die Konfiguration des PHY-Registers
• Programmierbarer Ausgang mit Unterbrechung
• LED-Ausgänge für die Angabe des Verbindungs- und Aktivitätsstatus
• Auf dem Chip befindliche Endresistoren für Differentialpaare
• Ausgangskorrektur für den Wander
• HP Auto MDI/MDI-X zur zuverlässigen Erkennung und Korrektur von Kabelverbindungen mit Deaktivierungs- und Aktivierungsoption
• Automatische Verhandlung zur automatischen Auswahl der höchsten Verbindungsgeschwindigkeit (10/100 Mbps) und Duplex (Halb/Voll)
• Abschalt- und Energieeinsparmodi
• LinkMD® TDR-basierte Kabeldiagnostik zur Erkennung fehlerhafter Kupferkabel
• Parametrische NAND-Baumunterstützung für die Fehlererkennung zwischen Chip-E/E und dem Board
• HBM-ESD-Kennzahl (6 kV)
• Loopback-Modi für die Diagnose
• Einzelne 3,3-Volt-Stromversorgung mit VDD-E/A-Optionen für 1,8 V, 2,5 V oder 3,3 V
• Eingebundener 1,2 V-Regulator für den Kern
• Erhältlich in 24-Pin-QFN-Verpackung von 4 mm x 4 mm

• Spielekonsolen
• IP-Telefone
• IP-Set-Top-Boxen
• IP-Fernseher
• LOM
• Drucker
