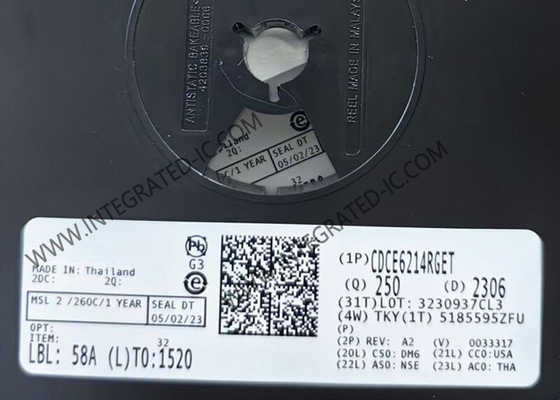

CDCE6214RGET Integrierter Schaltkreislauf Chip 350MHz Ultra-Niedrigleistungsglockengeneratoren VQFN24

CDCE6214RGET Integrierter Schaltkreis-Chip 350MHz Ultra Low Power Clock Generators VQFN24​

Produktübersichten von CDCE6214RGET

CDCE6214RGET ist ein Vierkanal-Taktgenerator mit extrem niedrigem Stromverbrauch, mittlerer Jitter-Klasse, der fünf unabhängige Taktausgänge erzeugen kann, die zwischen verschiedenen Treibermodi wählbar sind. Die Eingangsquelle kann eine single-ended oder differentielle Eingangstaktquelle oder ein Kristall sein.
CDCE6214RGET verfügt über einen Frac-N-PLL zur Synthese einer nicht verwandten Basisfrequenz aus jeder Eingangsfrequenz. Der CDCE6214RGET kann über die I2C-Schnittstelle konfiguriert werden. In Abwesenheit der seriellen Schnittstelle können die GPIO-Pins im Pin-Modus verwendet werden, um das Produkt in unterschiedliche Konfigurationen zu konfigurieren.

Spezifikation von CDCE6214RGET

Merkmale von CDCE6214RGET

Konfigurierbarer Hochleistungs-Frac-N-PLL mit geringem Stromverbrauch und RMS-Jitter mit Spuren (12 kHz – 20 MHz, Fout > 100 MHz) als:
Integer-Modus:
differentieller Ausgang: 350 fs typisch (typ.), 600 fs maximal (max)
LVCMOS-Ausgang: 1,05 ps typ., 1,5 ps max
Fractional-Modus:
differentieller Ausgang: 1,7 ps typ., 2,1 ps max
LVCMOS-Ausgang: 2,0 ps typ., 4,0 ps max
Unterstützt PCIe Gen1/2/3/4 mit SSC und Gen 1/2/3/4/5/6 ohne SSC
Typ. Stromverbrauch: 65 mA für 4-Ausgangskanäle, 23 mA für 1-Ausgangskanal.
Universeller Takteingang
differentiell AC-gekoppelt oder LVCMOS: 10 MHz bis 200 MHz
Kristall: 10 MHz bis 50 MHz
Flexible Ausgangstaktverteilung
Vier Kanalteiler: Bis zu fünf eindeutige Ausgangsfrequenzen von 24 kHz bis 328,125 MHz
Kombination von LVDS-ähnlichen, LP-HCSL- oder LVCMOS-Ausgängen an den Pins OUT0 – OUT4
Glitchless-Ausgangsteilerschaltung und Ausgangskanalsynchronisation
Individuelle Ausgangsfreigabe über GPIO und Register
Vollständig integrierte, konfigurierbare Schleifenbandbreite: 100 kHz bis 1,6 MHz
Einzel- oder gemischte Versorgung für Pegelübersetzung: 1,8 V, 2,5 V, 3,3 V
Konfigurierbare GPIOs und flexible Konfigurationsoptionen
I2C-kompatible Schnittstelle: bis zu 400 kHz
Integrierter EEPROM mit zwei Seiten und externem Auswahlsignal. In-situ-Programmierung erlaubt.
Unterstützt 100Ω-Systeme
Geringe elektromagnetische Emissionen
Kleine Stellfläche: 24-Pin VQFN (4 mm × 4 mm)
