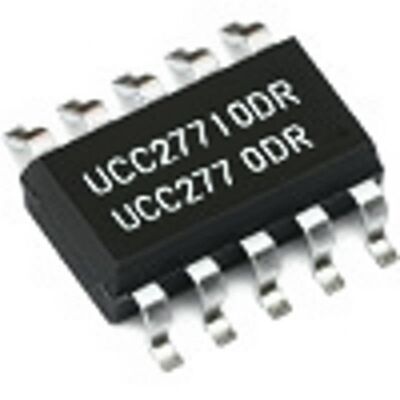

UCC27710DR 620V High-Side Half-Bridge-Treiber mit 1A Sink-Strom im SOIC-8-Paket

UCC27710DR 620V High-Side Half-Bridge-Treiber mit 1A Sink-Strom im SOIC-8-Paket
UCC27710DR 620V High-Side Half-Bridge-Treiber mit 1A Sink-Strom im SOIC-8-Paket UCC27710DR 620V High-Side Half-Bridge-Treiber mit 1A Sink-Strom im SOIC-8-Paket

Großes Bild :  UCC27710DR 620V High-Side Half-Bridge-Treiber mit 1A Sink-Strom im SOIC-8-Paket

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: UCC27710DR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: Die Mitgliedstaaten
Lieferzeit: 5-8 Arbeitstage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

UCC27710DR 620V High-Side Half-Bridge-Treiber mit 1A Sink-Strom im SOIC-8-Paket

Beschreibung
Teilenummer: UCC27710DR Gefahrene Konfiguration: Halbbrücke
Spannung - Versorgung: 10V | 20V Logik-Spannung - VIL, VIH: 1.5V, 1.6V
Gegenwärtig - Höchstleistung (Quelle, Wanne): 500mA, 1A Hohe Seitenspannung - maximal (Stiefelriemen): 600 V
Hervorheben:

620V High-Side-Gate-Treiber

,

1A Senkenstrom-Gate-Treiber

,

SOIC-8 Gehäuse Halbbrückentreiber

UCC27710DR Integrierter Schaltkreislauf Chip 620V Halbbrücke Treiber SOIC8 Gate Treiber
Der UCC27710DR ist ein leistungsstarker 620-Volt-High-Side- und Low-Side-Gate-Treiber, der für die Antriebsleistung von MOSFETs oder IGBTs mit 0,5-A-Quelle und 1,0-A-Sink-Stromkapazität entwickelt wurde.
Produktübersicht
Dieser 620-Volt-Gate-Treiber ist für die Antriebsleistung von MOSFETs oder IGBTs optimiert, mit einer empfohlenen VDD-Betriebsspannung von 10 V bis 20 V für IGBTs und 10 V bis 17 V für Leistungs-MOSFETs.
Spezifikationen
Parameter Wert
Teilnummer Die Kommission wird die folgenden Maßnahmen ergreifen:
Art der Ware IGBT- und MOSFET-Gate-Treiber
Ausstattung Hochseite, Niedrigseite
Montageart SMD/SMT
Paket Die Mitgliedstaaten
Anzahl der Fahrer 2 Fahrer
Anzahl der Ausgänge 2 Ausgabe
Ausgangsstrom 1 A
Versorgungsspannungsbereich 10 V - 22 V
Aufstiegszeit 35 ns
Herbstzeit 16 ns
Betriebstemperatur -40°C bis +125°C
Logik-Typ CMOS, TTL
Verzögerung der Verbreitung 190 ns (maximal)
Wesentliche Merkmale
  • Konfiguration der oberen und unteren Seite
  • Doppel-Eingänge mit Ausgangsverriegelung und 150-ns-Standzeit
  • Voll funktionsfähig bis 620-V, 700-V Absolute Maximum auf HB Pin
  • empfohlene Reichweite von 10-V bis 20-V VDD
  • Spitzenstrom 0,5-A-Quelle, 1,0-A-Senk
  • dv/dt Immunität von 50 V/ns
  • Logik Betriebsbereitstellung bis -11 V auf HS-Pin
  • Toleranz für negative Spannung bei Eingängen von -5 V
  • Große negative vorübergehende sichere Betriebszone
  • UVLO-Schutz für beide Kanäle
  • Kleine Verzögerung der Vermehrung (typisch 140 ns)
  • Verzögerung des Abgleichs (8 ns typisch)
  • Schwebender Kanal für Bootstrap-Betrieb
  • Niedriger Stillstrom
  • TTL- und CMOS-kompatible Eingänge
  • Industriestandard SOIC-8-Paket
  • Alle Parameter im Temperaturbereich von -40°C bis +125°C
Anwendungen
  • Motorantrieb (Schrittmotoren, HVAC, Ventilatoren, Elektrowerkzeuge, Robotik, Drohnen, Servos)
  • Beleuchtung, LED-Stromversorgung, Innenbeleuchtung
  • Geräte, Waschmaschinen und Trockner, Kühlschrank
  • Induktionsheizung
  • Gleichspannungs-/Wechselstrahler
Verwandte Bestandteile
Teilnummer Paket
MAX77950EWW 54-WLP
TPS53832ARWZR Einheitliche Datenbank
TPS53830ARWZR Einheitliche Datenbank
LP87745101RXVRQ1 28 VQFN-HR
XDP710001XUMA1 29-VQFN
TPS65035000RZDRQ1 22 WQFN-FCRLF
TPS6594133ARWERQ1 56-VQFNP
LP875651RNFRQ1 26-VQFN-HR
TPS65033000RGERQ1 24-VFQFN
LP877451A1RXVRQ1 28 VQFN-HR
LM74720QDRRRQ1 12-WSON
Maximaler Wert für das Fahrzeug 30-WLP
