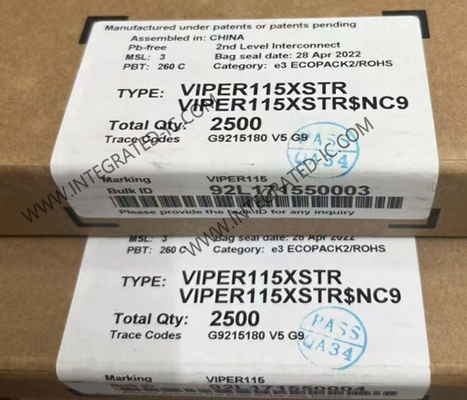

VIPER115XSTR Integrierter Schaltkreis Chip Energiesparender Offline-Hochspannungswandler

VIPER115XSTR Integrierter Schaltkreislauf Chip Energieeinsparende Offline-Hochspannungswandler

Beschreibung des Produktes VIPER115XSTR
Das VIPER115XSTR-Gerät ist ein Hochspannungsumrichter, der ein 800-Volt-lawinengestütztes Leistungs-MOSFET mit PWM-Strommodussteuerung intelligent integriert.Das Leistungs-MOSFET mit 800 V Ausfallspannung ermöglicht die Anwendung des erweiterten Eingangsspannungsbereichs, sowie die Größe des zu reduzierenden DRAIN-Snubber-Schaltkreises.Dieser IC erfüllt die strengsten Energieeinsparungsstandards, da er einen sehr geringen Verbrauch aufweist und in der Impulsfrequenzmodulation unter Lichtbelastung arbeitet- Das Design von Flyback-, Buck- und Buck-Boost-Wandlern wird unterstützt.Fehlerverstärker und Oszillator mit Jitter ermöglichen eine komplette Anwendung mit einer Mindestzahl von Komponenten.

Spezifikation der VIPER115XSTR

Merkmale des VIPER115XSTR
MOSFET mit 800 V Lawinensicherung, mit dem ein sehr breiter VAC-Eingangsbereich abgedeckt werden kann
Eingebettete HV-Beginnung und Sensor-FET
PWM-Steuergerät für den aktuellen Modus
Grenzschutz für Abflussstrom
¢ 370 mA (VIPER113)
¢ 480 mA (VIPER114)
¢ 590 mA (VIPER115)
Breiter Versorgungsspannungsbereich: 4,5 V bis 30 V
Minimierter Anlageneingangsstromverbrauch:
️ weniger als 10 mW bei 230 VAC bei Leerlast
- weniger als 400 mW bei 230 VAC bei 250 mW Last
Die mit dem Jitter verknüpfte Schaltfrequenz senkt die Kosten für EMI-Filter:
️ 30 kHz ± 7% (Typ X)
¢ 60 kHz ± 7% (Typ L)
️ 120 kHz ± 7% ((Typ H)
Eingebettete E/A mit 1,2 V Bezug
Schutz mit automatischem Neustart: Überlast/Kurzschluss (OLP), Leitung oder Ausgang
OVP, maximaler Arbeitszykluszähler, VCC-Klemme
Impulssprungschutz zur Verhinderung von Flussflucht
Eingebettete thermische Abschaltung
Eingebundener Softstart für eine verbesserte Systemzuverlässigkeit

Anwendung von VIPER115XSTR
SMPS mit niedrigem Stromverbrauch für Haushaltsgeräte, Haushaltsautomation, Industrie, Verbraucher, Beleuchtung
mit einer Leistung von mehr als 100 W
