DRV8305NPHPR Integrierter Schaltkreis-Chip 45V Dreiphasen-Smart-Gate-Treiber HTQFP48 BLDC-Treiber

DRV8305NPHPR Integrierter Schaltkreis-Chip 45V Dreiphasen-Smart-Gate-Treiber HTQFP48 BLDC-Treiber
DRV8305NPHPR Integrierter Schaltkreis-Chip 45V Dreiphasen-Smart-Gate-Treiber HTQFP48 BLDC-Treiber

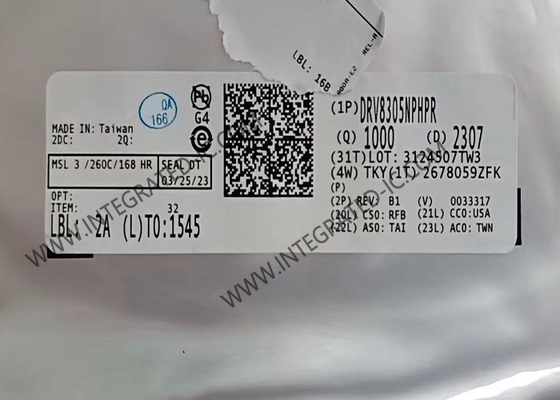

Großes Bild :  DRV8305NPHPR Integrierter Schaltkreis-Chip 45V Dreiphasen-Smart-Gate-Treiber HTQFP48 BLDC-Treiber

Produktdetails:
Herkunftsort: KN-Nummer
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: DRV8305NPHPR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: HTQFP-48
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

DRV8305NPHPR Integrierter Schaltkreis-Chip 45V Dreiphasen-Smart-Gate-Treiber HTQFP48 BLDC-Treiber

Beschreibung
Part number: DRV8305NPHPR Bewegungsart - Stepper: Mehrphasen-
Schnittstelle: PWM, SPI Spannung - Versorgung: 4.4V | 45V
Betriebstemperatur: -40 °C bis 125 °C (TA) Anwendungen: Dreiphasen-BLDC, PMSM-Motoren

DRV8305NPHPR Integrierter Schaltkreislauf Chip 45V Dreiphasige Smart Gate Treiber HTQFP48 BLDC Treiber



Produktbeschreibung des DRV8305NPHPR

DRV8305NPHPR ist ein Gate-Driver-IC für Dreiphasen-Motorantriebsanwendungen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,. Ein Ladepumpen-Treiber unterstützt 100% Arbeitszyklus und Niederspannungsbetrieb. DRV8305NPHPR kann Lastdumpspannungen bis zu 45-V tolerieren.


Spezifikation des DRV8305NPHPR

Teilnummer: DRV8305NPHPR
Bürstenlose Gleichstrommotorsteuerungen
Phase 3
50 mA
15 mA
- 40 °C
+ 125 °C
SMD/SMT
Htqfp-48
Eigenschaften: LDO, Verstärker des Stromempfindens, SPI/I2C, Watchdog Timer, Smart Gate Drive
Anzahl der Ausgänge: 3 Ausgabe
Betriebsfrequenz 200 kHz


Merkmale des DRV8305NPHPR

4.4V bis 45V Betriebsspannung
1.25A- und 1A-Peak-Gate-Antriebsströme
Programmierbare Steuerung der Schleifgeschwindigkeit auf hoher und niedriger Seite
Ladepumpen-Gatter-Treiber für einen Arbeitszyklus von 100%
Drei integrierte Stromverstärker
Integrierte 50mA LDO (3.3V und 5V Option)
3-PWM- oder 6-PWM-Eingangssteuerung bis 200 kHz
Fähigkeit zur Umstellung in einem einzigen PWM-Modus
Unterstützt sowohl 3,3V- als auch 5V-Digital-Schnittstelle
Serielle Peripherieoberfläche (SPI) für Geräteinstellungen und Fehlermeldungen
Wärmeverstärkte 48-Pin HTQFP



Schutzmerkmale des DRV8305NPHPR
Fehlerdiagnostik und MCU-Überwachung
Programmierbare Steuerung der toten Zeit
MOSFET-Schuss-durch-Prävention
MOSFET-VDS-Überströmungsmonitore
Fehlererkennung des Gate-Drivers
Umgekehrter Batterie-Schutz
Unterstützung für Lahme im Heimmodus
Warnung und Abschaltung vor Überhitzung


Anwendungen von DRV8305NPHPR
Dreiphasige BLDC- und PMSM-Motoren
CPAP und Pumpen
Robotik und RC-Spielzeug
Elektrowerkzeuge
Industrieautomation
