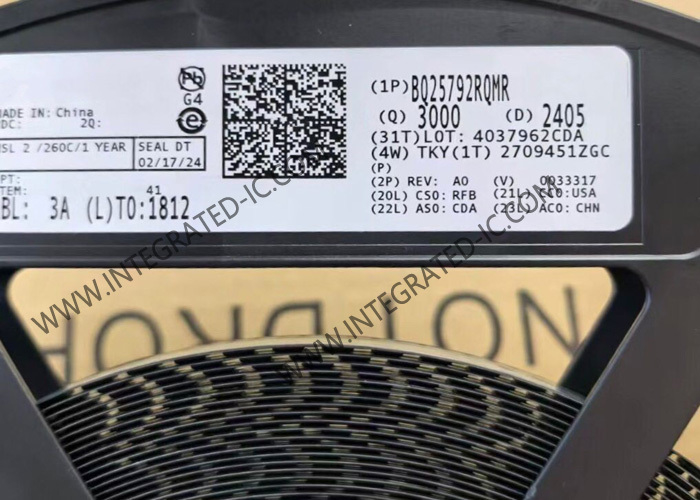

BQ25792RQMR Integrierter Schaltkreislauf Chip 5A 1-4 Zelle Buck Boost Batterielader IC

BQ25792RQMR Integrierter Schaltkreislauf Chip 5A 1-4 Zelle Buck Boost Batterielader IC

Produktbeschreibung von BQ25792RQMR

BQ25792RQMR ist ein voll integriertes Schaltmodus-Buck-Boost-Ladegerät für Li-Ionen-Batterien und Li-Polymer-Batterien mit 1-4 Zellen. Die Integration umfasst 4 Schalt-MOSFETs (Q1, Q2, Q3, Q4),mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, die Batterie-FET (QBAT) und die gesamte Schleifkompensation des Buck-Boost-Wandlers.

Spezifikation von BQ25792RQMR

Merkmale von BQ25792RQMR

Hochleistungsdichte, hochintegriertes Buck-Boost-Ladegerät für 1-4 Zellbatterien, das jedes USB PD 3.0-Profil unterstützt
¢ Integration von vier MOSFETs, BATFET
¢ Integration von Eingangs- und Ladekorrentsensoren
Sehr effizient
- Schaltfrequenzen von 750 kHz oder 1,5 MHz
5A-Ladestrom mit einer Auflösung von 10 mA
960,5% effizient: 16-Volt-Batterie bei 3A von 20V
Unterstützt eine Vielzahl von Eingabequellen
 3,6 V bis 24 V breiter Einstiegsbetriebsspannungsbereich mit absoluter Nennspannung von 30 V
¢ Maximalleistungsspuren mit dynamischer Leistungssteuerung der Eingangsspannung (VINDPM) bis 22 V und dynamischer Leistungssteuerung des Eingangstroms (IINDPM) bis 3,3 A
- USB BC1 erkannt.2, SDP, CDP, DCP, HVDCP und nicht-standardmäßige Adapter
Multivariable Steuerungsanlage für die Auswahl der Energiequelle
Schmalspannungsgleichspannung (NVDC)
USB-Anschluss aus der Batterie (USB OTG)
- 2,8 bis 22 V OTG-Ausgangsspannung mit einer Auflösung von 10 mV zur Unterstützung von USB-PD PPS
¢ OTG-Ausgangsstrombestimmung bis 3,32 A mit einer Auflösung von 40 mA
Flexibler autonome und I2C-Modus für eine optimale Systemleistung
Integrierte 16-Bit-ADC für Spannungs-, Strom- und Temperaturüberwachung
Niedriger Ruhezustand der Batterie
21 μA für den Betrieb ausschließlich mit Batterie
- 600 nA im Laderausgeschalteten Modus
Hohe Genauigkeit
- +0,65% bis -0,85% Ladespannungsregelung für 2S-4S-Batterien
 ± 5% Ladestromregelung
️ ± 5% Eingangsstromregelung
Paket
️ 29-Pin 4 mm × 4 mm QFN

Anwendung von BQ25792RQMR
Video-Türklingel, intelligente Heimsteuerung
Datenkonzentratoren, Roboter-Rasenmäher, Vakuumroboter
Vermögensverfolgung, mobile POS
Multiparameter-Patientenmonitor, Elektrokardiogramm (EKG), Ultraschall intelligente Sonde
