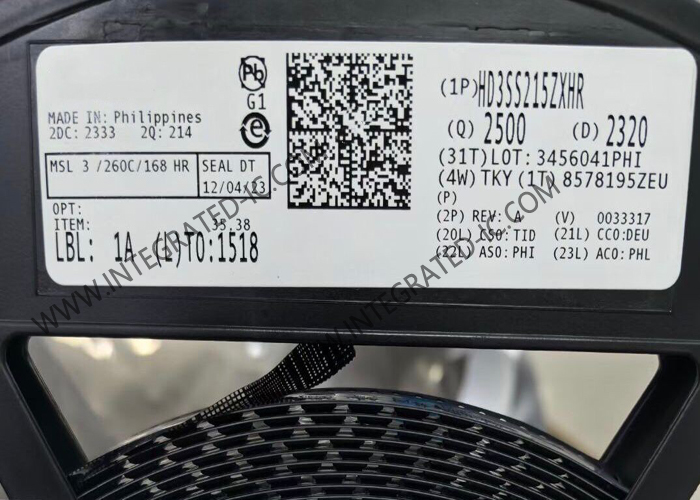

HD3SS215ZXHR Integrierter Schaltkreis-Chip 6 Gbit/s HDMI DisplayPort Switch IC NFBGA50

HD3SS215ZXHR Integrierter Schaltkreis Chip 6 Gbit/s HDMI DisplayPort Switch IC NFBGA50

Produktübersicht von HD3SS215ZXHR

HD3SS215ZXHR ist ein passiver Hochgeschwindigkeits-Breitband-Common-Mode-Switch, der DisplayPort HBR2 und High Definition Multimedia Interface (HDMI)-Anwendungen mit 4k2k 60Hz Bildwiederholraten unterstützt.

HD3SS215ZXHR kann so konfiguriert werden, dass er zwei Quellen zu einer Senke oder eine Quelle zu zwei Senken unterstützt. Um diese Videostandards zu unterstützen, schaltet der HD3SS215ZXHR auch den Display Data Channel (DDC) und die Hot Plug Detect (HPD)-Signale für HDMI- oder Digital Video Interface (DVI)-Anwendungen. Er schaltet auch die Auxiliary (AUX)- und Hot Plug Detect (HPD)-Signale für DisplayPort-Anwendungen.

Die Flexibilität, die der HD3SS215ZXHR durch die Unterstützung von sowohl Breitband-Common-Mode- als auch AC- oder DC-gekoppelten Links bietet, macht ihn ideal für viele Anwendungen.

Spezifikation von HD3SS215ZXHR

Eigenschaften von HD3SS215ZXHR

Allzweck-Differentialschalter 2:1/1:2
Kompatibel mit dem elektrischen DisplayPort-Standard
Kompatibel mit den elektrischen HDMI-Standards
2:1- und 1:2-Schaltung, die Datenraten von bis zu 6 Gbit/s unterstützt
Unterstützt HPD-Schaltung
Unterstützt AUX- und DDC-Schaltung
Breite –3-dB-Differentialbandbreite von 7 GHz
Ausgezeichnete dynamische Eigenschaften (bei 3 GHz)
– Übersprechen = –35 dB
– Isolation = –21 dB
– Einfügedämpfung = –1,6 dB
– Rückflussdämpfung = –12 dB
– Max. Bit-Bit-Skew = 5 ps
VDD-Betriebsbereich 3,3 V ±10%
Kommerzieller Temperaturbereich: 0°C bis 70°C
Der Ausgangsfreigabe (OE)-Pin deaktiviert den Schalter, um Strom zu sparen
Stromverbrauch:
– Aktiv < 9 mW typisch
– Standby < 30 µW maximal (wenn OE = L)

Anwendungen von HD3SS215ZXHR

Desktop- und Notebook-Anwendungen:
– PCI Express Gen 1, Gen 2 Switching
– DP-Switching
– HDMI-Switching
– LVDS-Switching
Angeschlossene Peripheriegeräte & Drucker
Heimkino und Unterhaltung
TV
Gaming
Pro Audio, Video und Beschilderung

Andere elektronische Komponenten auf Lager
