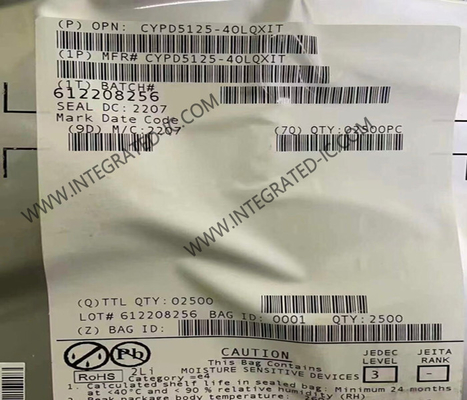

CYPD5125-40LQXIT Integrierter Schaltkreis-Chip Hochgeschwindigkeits-USB-Typ-C-Port-Controller

CYPD5125-40LQXIT Integrierter Schaltkreislauf Chip Hochgeschwindigkeits-USB-Port-Controller Typ C

Produktbeschreibung von CYPD5125-40LQXIT
CYPD5125-40LQXIT EZ-PDTM CCG5 ist ein Dual-USB-Type-C-Controller, der den neuesten USB-Type-C- und PD-Standards entspricht.CYPD5125-40LQXIT EZ-PD CCG5 bietet eine komplette Lösung zur Steuerung von USB-Type-C- und USB-Power Delivery-Ports für PCsEs kann auch in Doppelrollen und nachgelagerten Hafenanwendungen verwendet werden.

Spezifikation der CYPD5125-40LQXIT

Eigenschaften von CYPD5125-40LQXIT
Unterstützung von Typ-C und USB-PD
Integrierte USB-Leistung (USB-PD) 3.0-Unterstützung
Zwei integrierte USB-PD-Type-C-Ports
Integrierte UFP (RD) und Stromquellen für DFP (RP) an beiden Portstellen des Typs C
Integrierte Abschlusslösung für abgestorbene Batterien für DRP-Anwendungen (Power Source/Sink)
Integrierte VCONN-FETs für EMCA-Kabel
Integrierte schnelle Rollenumwandlung und erweiterte Datennachrichten
integrierte Hochspannungs-LDO, bis zu 21,5 V betriebsfähig
Ein integriertes 2x USB-Analog-Mux
Integrierte 2x SBU Analog Mux
Integriertes 2x USB-Ladegerät erkennt Blöcke2, Apple Charging (nur Quelle)
Integrierter Überspannungsschutz (OVP) und Überstromschutz (OCP) am VBUS
Integrierter OCP-Schutz im VCONN
Integrierter Hochspannungsschutz an CC- und SBU-Pins zum Schutz vor versehentlichen Kurzschlägen am VBUS-Pin am Typ-C-Anschluss
Ein integrierter Stromempfindungsverstärker, der die Hochstromsensung unterstützt
Integrierte Tor-Treiber für die externe VBUS-PFET-Steuerung an Type-C-Ports
Unterstützt hochspannungsfähige PFET-gesteuerte GPIOs
Subsystem der 32-Bit-MCU
48-MHz-Arm Cortex-M0 CPU
128-KB-Flash
12 KB SRAM
Integrierte digitale Blöcke
Bis zu zwei integrierte Timer und Zähler zur Erfüllung der vom USB-PD-Protokoll erforderlichen Reaktionszeiten
Vier Laufzeit-Serie-Kommunikationsblöcke (SCBs) mit rekonfigurierbarer I2C-, SPI- oder UART-Funktionalität
Uhr und Oszillator
Ein integrierter Oszillator, der keine externe Uhr benötigt
Betrieb mit geringer Leistung
2.75 V bis 21,5 V Betrieb
ESD auf Systemebene für CC-, D±- und SBU-Pins
±8 kV Kontaktentladung und ±15 kV Luftlückeentladung nach IEC61000-4-2 Stufe 4C
Warmwechselbare E/E
Port 1 I2C Pins und CC1, CC2 Pins sind warm austauschbar

Anwendung von CYPD5125-40LQXIT
PCs, Notebooks und Docks
Thunderbolt-Hosts und -Geräte

Andere vorhandene elektronische Komponenten

Häufig gestellte Fragen
Q. Sind Ihre Produkte originell?
A: Ja, alle Produkte sind Original, neues Original Import ist unser Ziel.
F: Welche Zertifikate haben Sie?
A: Wir sind ein ISO 9001:2015 zertifiziertes Unternehmen und Mitglied der ERAI.
F: Können Sie kleine Bestellmengen oder Proben unterstützen?Ist die Probe kostenlos?
A: Ja, wir unterstützen die Bestellung von Proben und kleine Bestellung. Die Kosten für Proben sind je nach Bestellung oder Projekt unterschiedlich.
F: Wie kann ich meine Bestellung versenden? Ist sie sicher?
A: Wir benutzen Express zum Versand, wie DHL,Fedex,UPS,TNT,EMS. Wir können auch Ihren vorgeschlagenen Spediteur verwenden.Die Produkte werden in guter Verpackung sein und die Sicherheit gewährleisten und wir sind für Produktschäden an Ihrer Bestellung verantwortlich.
F: Was ist mit der Vorlaufzeit?
A:Wir können Bestandteile innerhalb von 5 Werktagen versenden.Wenn keine Bestände vorhanden sind, bestätigen wir die Lieferzeit für Sie basierend auf Ihrer Bestellmenge.
