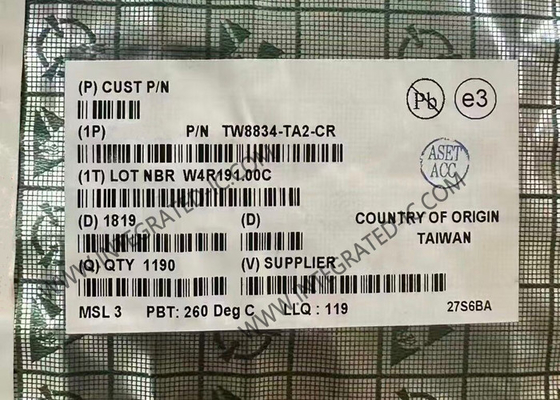

TW8834-TA2-CR Integrierter Schaltkreislauf-Chip LCD-Videoprozessor TQFP100-Displayprozessoren

TW8834-TA2-CR Integrierter Schaltkreislauf-Chip LCD-Videoprozessor TQFP100-Displayprozessoren

Produktübersichten von TW8834-TA2-CR

TW8834-TA2-CR ist ein LCD-Videoprozessor mit eingebautem Decoder, LVDS- und TTL-Eingängen, BT.656-Ausgang und LVDS-Panel-Schnittstelle

Der TW8834-TA2-CR ist ein hochintegrierter LCD-Videoprozessor, der viele der wichtigsten Funktionen enthält, die für die Erstellung eines Mehrzweck-LCD-Display-Systems in einem einzigen Paket erforderlich sind.

TW8834-TA2-CR enthält einen hochwertigen 2D-Kamm-NTSC/PAL/SECAM-Video-Decoder, der sowohl ein- als auch differenzielle CVBS-Signale unterstützt, eine LVDS- und TTL-Digital-Eingabeoberfläche,hochwertiger Skalierer und Deinterlacer, eine OSD-Font-Engine und LVDS-, TTL- oder TCON-Ausgabe-Panel-Schnittstellen.

TW8834-TA2-CR kann Eingabeauflösungen bis 1080p unterstützen und kann LCD-Panels mit Auflösungen bis 1366 x 768 betreiben.

Spezifikation des TW8834-TA2-CR

Eigenschaften des TW8834-TA2-CR

Analog-Video-Decoder
- NTSC (M, 4.43) und PAL (B, D, G, H, I, M, N, N Kombination), PAL (60), SECAM mit automatischer Formaterkennung
- 10-Bit-ADC und analoge Spannschaltung
- vollständig programmierbare statische Verstärkung oder automatische Verstärkungssteuerung für CVBS-Kanal
- Programmierbare Weißspitzenregelung für den CVBS-Kanal
- Hochwertiges adaptives 2D-Kammfilter für NTSC- und PAL-Eingänge
- PAL-Verzögerungslinie für Farbphasenfehlerkorrektur
- Bildverbesserung mit 2D-Dynamic Peaking/CTI
- Digitale Subträger PLL für genaue Farbdekodierung
- Programmierbare Farbtöne, Helligkeit, Sättigung, Kontrast, Schärfe
- Auswählbarer Differential- oder einseitiger CVBS-Eingang
- Digitale horizontale PLL und fortschrittliche Synchronisationsverarbeitung für Videorekorder - Wiedergabe und schwache Signalleistung
- Hochwertige horizontale und vertikale nach unten gefilterte Skalierung mit beliebiger Skalierungsquote
- bis zu 3CH-Differential- oder 6CH-Single-End CVBS-Eingang
Unterstützung von digitalen Eingaben
- Unterstützt sowohl BT.656 als auch 601 Videoformate mit H/VSYNC
- Unterstützt RGB 24-Bit-Eingabe bis 1080p Auflösung
- Einkanal-LVDS-Eingang (offene LDI) bis zu 720p Auflösung
- eingebauter programmierbarer Zeitkontroller
- Unterstützt 3, 4, 6 oder 8 Bits pro Pixel bis zu 16,8 Millionen Farben mit integrierter Dithering-Engine
- Unterstützt digitale (TTL) oder einzelkanälige LVDS-Panels mit einer Auflösung von bis zu 85 MHz (WXGA) (1366 x 768)
BT1 Ausgabe
- Unabhängige ITU-R 656 kompatible YCbCr4:2(') Ausgabeformat
- ITU-R 656-Ausgabe aus Decoder, LVDS, DRGB und nach dem Skalierungspfad
- Maximal 148,5 MHz bei 3,3 V, 74 MHz bei 1,8 V
Weitere
- Unterstützt Fast Mode Plus I2C-Schnittstelle bis zu 1,2 Mbps
- Bis zu 3 PWM-Ausgänge
- GPIOs
- 1,8 V interner Betrieb
- 1,8 V DTV-Eingangsunterstützung
- 1.8V/3.3V BT.656 Ausgangsunterstützung
- Hardware-Stille-Stift
- Einfach 27MHz Kristall
- 100 Pins TQFP

Anwendungen von TW8834-TA2-CR
Anzeigensysteme für die Automobilindustrie
