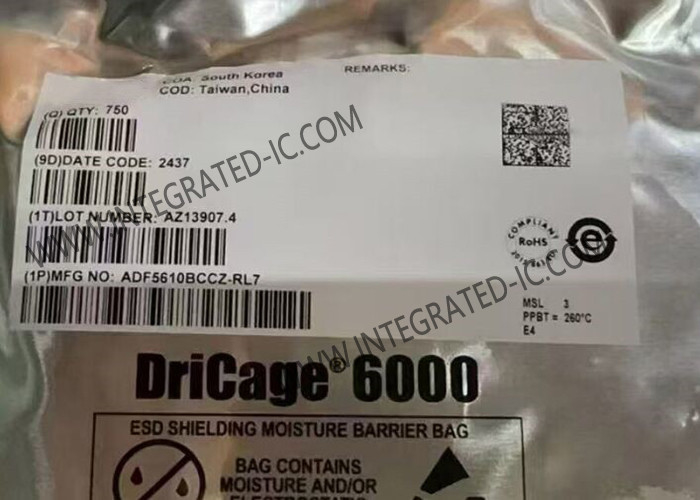

ADF5610BCCZ Wireless Communication Module 57MHz Breitband-HF-Synthesizer LGA48

ADF5610BCCZ Wireless Communication Module 57MHz Breitband-RF-Synthesizer LGA48

Produktbeschreibung von ADF5610BCCZ

ADF5610BCCZ ist ein Mikrowellenbreitband-Synthesizer mit integriertem VCO.Ermöglicht die Implementierung von Fractional-N- oder Integer-N-Phase-locked-Loop (PLL) -Frequenzsynthesizern bei Verwendung mit einem externen Schleiffilter und einer externen ReferenzquelleDer Breitband-Mikrowellenspannungsgesteuerte Oszillator (VCO) erlaubt einen Frequenzbetrieb von 7300 MHz bis 14600 MHz bei einem einzigen Funkfrequenz (RF) -Ausgang.Eine Reihe von Frequenzteilern mit einem Differenzfrequenz-Ausgang ermöglicht den Betrieb von 57 MHz bis 14600 MHz.

Spezifikation der ADF5610BCCZ

Eigenschaften des ADF5610BCCZ

HF-Ausgangsfrequenzbereich: 57 MHz bis 14,600 MHz
RFOUT: 7300 MHz bis 14,600 MHz
PDIV/NDIV: 57 MHz bis 14,600 MHz
Modus des Bruchteil-N-Synthesizers und des Integer-N-Synthesizers
24-Bit-Fraktionsmodul
Genauer Frequenzmodus für 0 Hz Frequenzfehler
Typische falsche PFD: <−105 dBc
Integrierte RMS-Jitter: < 40 fs
Normalisierte Inbandphasenlärmfläche FOM
Hochstrommodus: −232 dBc/Hz (ganzzahl) und −229 dBc/Hz (Fragment)
Normalmodus: −229 dBc/Hz (ganzzahl) und −226 dBc/Hz (Fragment)
Frequenzverriegelung über -40 °C bis +85 °C (Verriegelung und Verlassen)
Niedrigphasenlärm VCO
- 115 dBc/Hz typisch bei 100 kHz (7,3 GHz)
−114 dBc/Hz typisch bei 100 kHz (10 GHz)
-109 dBc/Hz typisch bei 100 kHz (14,6 GHz)
RFOUT Leistung: 5 dBm
Programmierbares Teilen durch 1, 2, 4, 8, 16, 32, 64 oder 128 Ausgabe
Programmierbare Ausgangsleistung
Typische Leistungsaufnahme: 815 mW
Programmierbare Niedrigstrom- und Leistungsauflösung: < 700 mW
Schnelle Frequenzsprünge (Autokalibrierung aktiviert): < 40 μs
48-Terminal, 7 mm × 7 mm LGA-Verpackung: 49 mm2

Anwendungen von ADF5610BCCZ
Militär und Verteidigung
Prüfgeräte
Uhrgenerierung
Drahtlose Infrastruktur
Satelliten- und Very Small Aperture-Terminal (VSAT)
Mikrowellenradio
