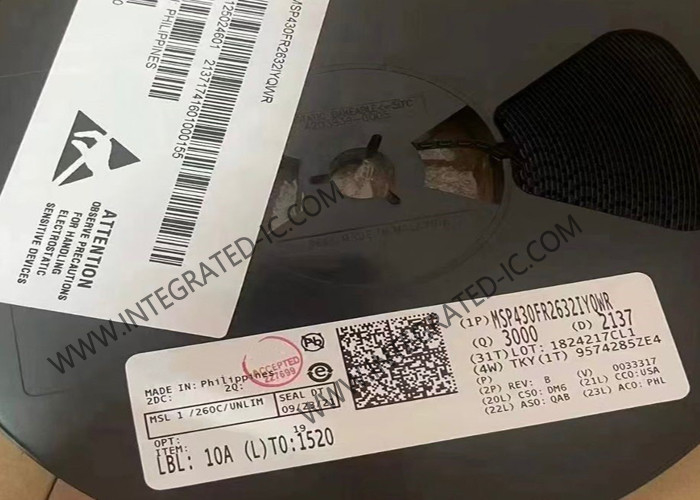

MSP430FR2632IYQWR Mikrocontroller MCU 16-Bit 16MHz Kapazitiv berührbarer MCU 24-UFBGA

MSP430FR2632IYQWR Mikrocontroller MCU 16-Bit 16MHz Kapazitiv berührbarer MCU 24-UFBGA

Produktbeschreibung von MSP430FR2632IYQWR
MSP430FR2632IYQWR sind ultra-niedrige Leistung MSP430 TM Mikrocontroller für kapazitive Touch Sensing, die CapTIvate TM Touch-Technologie für Tasten, Schieberegler, Räder und Nähe-Anwendungen.MSP430 MCUs mit CapTIvate-Technologie bieten die integrierteste und autonomste kapazitive Touch-Lösung auf dem Markt mit hoher Zuverlässigkeit und Geräuschdichtigkeit bei geringster LeistungDie Kapazitäts-Touch-Technologie unterstützt gleichzeitige Selbstkapazität und gegenseitige Kapazität auf demselben Design für maximale Flexibilität.MSP430FR2632IYQWR MCUs mit CapTIvate-Technologie arbeiten durch dickes Glas, Kunststoffgehäuse, Metall und Holz mit Betrieb in rauen Umgebungen einschließlich nasser, fettiger und schmutziger Umgebungen.

Produktmerkmale von MSP430FR2632IYQWR

Merkmale des MSP430FR2632IYQWR
CapTIvateTM-Technologie
Leistung
Schnelle Elektrodenscanning mit vier gleichzeitigen Scans
Unterstützung von Schiebereglern mit hoher Auflösung bis zu 1024 Punkten
Näherungsanzeige
Zuverlässig
Erhöhte Immunität gegen Stromleitungen, HF und sonstige Umgebungsgeräusche
Eingebettete Spektrumverbreitung, automatische Abstimmung, Geräuschfilterung und Entladen von Algorithmen
Ermöglicht zuverlässige Touch-Lösungen mit 10-Volt-RMS-Common-Mode-Rauschen, 4-kV-schnellen elektrischen Transienten und 15-kV-elektrostatischer Entladung, so dass IEC‐61000-4-6, IEC‐61000-4-4,und IEC‐61000-4-2-Konformität
Reduzierte HF-Emissionen zur Vereinfachung elektrischer Konstruktionen
Unterstützung von Metallkontakten und Wasserverweigerung
Flexibilität
bis zu 16 Elektroden mit Eigenkapazität und bis zu 64 Elektroden mit gegenseitiger Kapazität
Mischen und gleichsetzen von selbst- und wechselseitigkapazitiven Elektroden in derselben Konstruktion
Unterstützt Multitouch-Funktionen
Weite Bandbreite der Kapazitätserkennung, breiter Elektrodenbereich von 0 bis 300 pF
Niedrige Leistung
< 5 μA Wake-on-Touch mit vier Sensoren
Wake-on-Touch-State-Maschine erlaubt Elektroden-Scannen, während die CPU schläft
Hardwarebeschleunigung für Umweltkompensation, Filterung und Schwellenwerte
Benutzerfreundlichkeit
CapTIvate Design Center PC GUI ermöglicht es Ingenieuren, kapazitive Tasten in Echtzeit zu entwerfen und einzustellen, ohne Code schreiben zu müssen
Die CapTIvate-Softwarebibliothek in ROM bietet ausreichend FRAM für Kundenanwendungen
Eingebettete Mikrocontroller
16-Bit-RISC-Architektur
Uhr unterstützt Frequenzen bis 16 MHz
Breiter Versorgungsspannungsbereich von 3,6 V bis 1,8 V (die Mindestversorgungsspannung ist durch SVS-Level begrenzt, siehe SVS-Spezifikationen)
Optimierte Ultra-Low-Power-Modi
Aktivmodus: 126 μA/MHz (typisch)
Standby: < 5 μA Wake-on-Touch mit vier Sensoren
LPM3.5-Echtzeit-Uhrzähler (RTC) mit 32768-Hz-Kristall: 730 nA (typisch)
Abschaltung (LPM4.5): 16 nA (typisch)
Hochleistungs-Analog
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
Interne 1,5-Volt-Referenz
Probe und Halte 200 ksps
Verbesserte serielle Kommunikation
Zwei erweiterte universelle serielle Kommunikationsschnittstellen (eUSCI_A) unterstützen UART, IrDA und SPI
Eine eUSCI (eUSCI_B) unterstützt SPI und I2C
Intelligente digitale Peripheriegeräte
4 16-Bit-Timer
Zwei Timer mit jeweils drei Erfassungs-/Vergleichsregistern (Timer_A3)
Zwei Timer mit jeweils zwei Erfassungs-/Vergleichsregistern (Timer_A2)
Ein 16-Bit-Timer, der mit der CapTIvate-Technologie verbunden ist
Ein 16-Bit-RTC mit nur einem Zähler
16-Bit-Zyklische Redundanzprüfung (CRC)
Ferroelektrische RAM mit geringer Leistung (FRAM)
Bis zu 15,5 KB nichtflüchtiger Speicher
Eingebauter Fehlerkorrekturcode (ECC)
Konfigurerbarer Schreibschutz
Einheitlicher Speicher für Programm, Konstanten und Speicher
1015 Schreibzyklus-Ausdauer
Strahlungsbeständig und nichtmagnetisch
Hoch FRAM-SRAM-Verhältnis, bis zu 4:1
Uhrensystem (CS)
Auf dem Chip befindlicher 32 kHz RC-Oszillator (REFO)
Digital gesteuerter 16-MHz-Oszillator (DCO) mit Frequenzverriegelung (FLL) auf dem Chip
Genauigkeit von ± 1% bei Raumtemperatur bei Chip-Referenz
On-Chip-Oszillator mit sehr niedriger Frequenz von 10 kHz (VLO)
Hochfrequenzmodulationsoscillator (MODOSC) auf dem Chip
Außen 32 kHz Kristall-Oszillator (LFXT)
Programmierbares MCLK-Präskalar von 1 bis 128
SMCLK abgeleitet von MCLK mit programmierbarem Preskalar von 1, 2, 4 oder 8
Allgemeine Eingabe/Ausgabe und Pin-Funktionalität
Insgesamt 19 Eingaben/Ausgänge auf dem TSSOP-32-Paket
16 Interrupt-Pins (P1 und P2) können MCU aus Niedrigleistungsmodus wecken
