TLE8209-2E Integrierter Schaltkreislauf-Chip 8.6A SPI Programmierbarer H-Brücke-IC PG-DSO-20

TLE8209-2E Integrierter Schaltkreislauf-Chip 8.6A SPI Programmierbare H-Bridge-IC PG-DSO-20

Produktbeschreibung von TLE8209-2E

TLE8209-2E ist eine SPI-programmierbare H-Brücke, die für die Steuerung von Gleichstrommotoren in sicherheitskritischen Automobilanwendungen entwickelt wurde.zwei wählbare Einstellungen der Tötungsrate und eine umfassende Diagnose über SPI.
TLE8209-2E überwacht die digitale Versorgungsspannung VDD und schaltet die Ausgangsstufen im Falle von VDD-Über- oder Unterspannung aus.Auf diese Weise wird ein sicherer Abschaltweg bei Fehlfunktion der digitalen Steuerungsschaltung bereitgestellt.Um die Leistungsauslösung bei extremen thermischen Bedingungen zu reduzieren, wird die Grenzwertgrenze für die Stromversorgung bei Schnitttemperaturen über 165°C linear reduziert..Die beiden Halbbrücken können auch unabhängig voneinander verwendet werden, um zwei getrennte Lasten wie Elektromotoren oder einseitige Gleichstrommotoren zu antreiben.

Spezifikation von TLE8209-2E

Merkmale des TLE8209-2E

Programmierbare Strombegrenzung von 1,5 bis 8,6 A typ.
Volllauf RDSon von 240 mΩ (typischerweise bei Tj=25°C)
Betriebsspannung der Batterie 4,5 V bis 28 V
Betriebslogik-Versorgungsspannung 4,4 bis 5,25 V
Niedriger Standby-Strom (8 μA typisch)
Logische Eingänge, die mit TTL/CMOS kompatibel sind
Alle E/A-Pins sind bis zu 18 V überspannungsfähig
Eingabe aktivieren und deaktivieren
Kurzschluss- und Übertemperaturschutz
VS Unterspannungsschließung
VDD-Über- und Unterspannungsüberwachung
Erfassung offener Last im ausgeschalteten Zustand
Temperaturabhängige Stromsenkung
Umfangreiche Diagnosemöglichkeiten über SPI-Schnittstelle
Status-Flag für die Grunddiagnose ohne SPI
als H-Brücke oder zwei unabhängige Halbbrücken konfigurierbar
Steuerung der Leistungsstufen durch parallele Eingänge oder über SPI
Schaltfrequenz bis zu 11 kHz
Durch SPI programmierbar
Ausgezeichnete EMV-Leistung

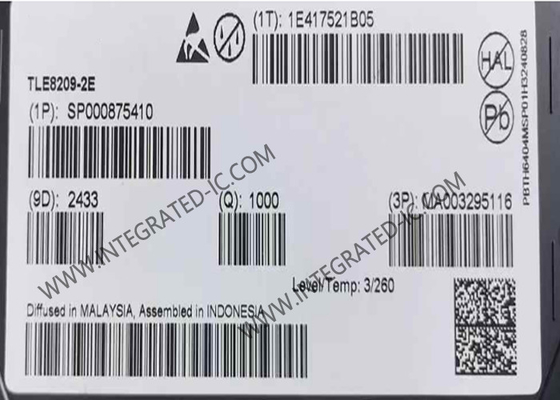

Paketfoto von TLE8209-2E (PG-DSO-20-71)
