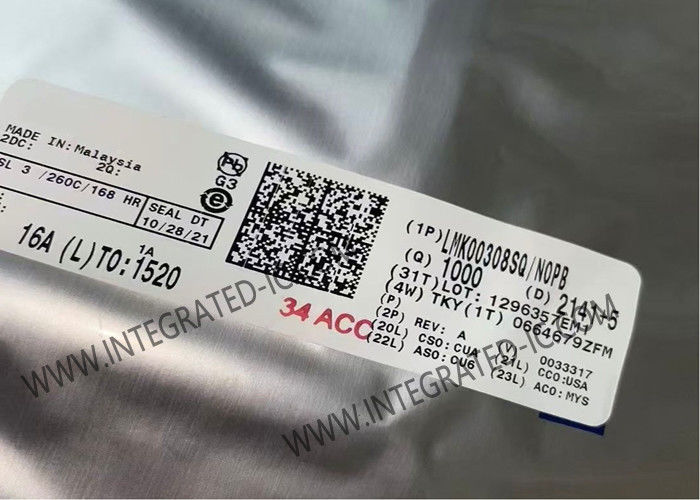

LMK00308SQ Integrierter Schaltkreislauf 3,1 GHz 8-Ausgabe Differential Clock Puffer WQFN-40

LMK00308SQ Integrierter Schaltkreislauf 3,1 GHz 8-Ausgabe Differential Clock Puffer WQFN-40

Produktbeschreibung von LMK00308SQ

LMK00308SQ ist ein 3-GHz, 8-Ausgangs-Differential-Fanout-Puffer für Hochfrequenz-, Low-Jitter-Uhr/Datenverteilung und Level-Translation.Die Eingabeuhr kann aus zwei universellen Eingängen oder einem Kristall-Eingang ausgewählt werden. Die ausgewählte Eingabeklocke wird auf zwei Banken mit 4 Differential-Ausgängen und einem LVCMOS-Ausgang verteilt. Beide Differential-Ausgangsbanken können unabhängig voneinander als LVPECL-, LVDS- oder HCSL-Treiber konfiguriert werden,Der LVCMOS-Ausgang verfügt über einen synchronen Aktivierungseingang für einen kurzen pulsfreien Betrieb, wenn er aktiviert oder deaktiviert ist.

LMK00308SQ arbeitet mit einer 3,3-Volt-Kernversorgung und 3 unabhängigen 3,3-Volt/2,5-Volt-Ausgangsversorgungen.Ideal zum Ersetzen von Buffergeräten mit fester Leistung und gleichzeitig zur Erhöhung der Zeitmarge im System.

Spezifikation des LMK00308SQ

Eigenschaften des LMK00308SQ

31 Eingabe-Multiplexer:
- Zwei universelle Eingänge bis 3,1 GHz und akzeptieren LVPECL, LVDS, CML, SSTL, HSTL, HCSL oder Einfachuhren
- Ein Kristall-Eingang akzeptiert eine 10 bis 40 MHz Kristall- oder einseitige Uhr
Zwei Banken mit jeweils 4 unterschiedlichen Ausgängen:
- LVPECL, LVDS, HCSL oder Hi-Z (Auswahl pro Bank)
- LVPECL Additive Jitter mit LMK03806 Uhr Quelle bei 156,25 MHz:
- 20 fs RMS (10 kHz bis 1 MHz)
- 51 fs RMS (12 kHz bis 20 MHz)
Hohe PSRR: -65 / -76 dBc (LVPECL/LVDS) bei 156,25 MHz
LVCMOS-Ausgang mit synchronen aktivierbaren Eingängen
Mit einem Stift gesteuerte Konfiguration
VCC-Kernversorgung: 3,3 V ± 5%
3 unabhängige VCCO-Ausgangsversorgungen: 3,3 V/2,5 V ± 5%
Industrie-Temperaturbereich: -40 °C bis +85 °C
40 Leiter WQFN (6 mm × 6 mm)

Anwendungen von LMK00308SQ

Clock Distribution und Level Translation für ADCs, DACs, Multi-Gigabit-Ethernet, XAUI, Glasfaserkanal, SATA/SAS, SONET/SDH, CPRI, Hochfrequenz-Hintergründe
Schalter, Router, Linienkarten, Zeitkarten
Server, Rechner, PCI Express (PCIe 3.0)
Fernfunkgeräte und Basebandgeräte

Andere vorhandene elektronische Komponenten

Häufig gestellte Fragen
Q. Sind Ihre Produkte originell?
A: Ja, alle Produkte sind Original, neues Original Import ist unser Ziel.
F: Welche Zertifikate haben Sie?
A: Wir sind ein ISO 9001:2015 zertifiziertes Unternehmen und Mitglied der ERAI.
F: Können Sie kleine Bestellmengen oder Proben unterstützen?Ist die Probe kostenlos?
A: Ja, wir unterstützen die Bestellung von Proben und kleine Bestellung. Die Kosten für Proben sind je nach Bestellung oder Projekt unterschiedlich.
F: Wie kann ich meine Bestellung versenden? Ist sie sicher?
A: Wir benutzen Express zum Versand, wie DHL,Fedex,UPS,TNT,EMS. Wir können auch Ihren vorgeschlagenen Spediteur verwenden.Die Produkte werden in guter Verpackung sein und die Sicherheit gewährleisten und wir sind für Produktschäden an Ihrer Bestellung verantwortlich.
F: Was ist mit der Vorlaufzeit?
A:Wir können Bestandteile innerhalb von 5 Werktagen versenden.Wenn keine Bestände vorhanden sind, bestätigen wir die Lieferzeit für Sie basierend auf Ihrer Bestellmenge.
