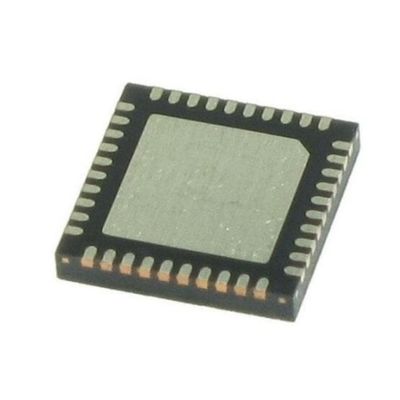

MAX17614ATP Integrierter Schaltkreislauf Chip N-Kanal OR Controller Quelle-Selektor Schalter mit 60V Überspannungsschutz und 3A programmierbarem Strombegrenzungs

Der MAX17614ATP ist ein hochintegrierter Quellwahlschalter und ein idealer Diodencontroller mit integrierten Back-to-Back-N-Channel-MOSFETs, die in einem kompakten 4 mm × 4 mm TQFN-Paket untergebracht sind.Es eignet sich für Anwendungen wie Gelenkservos in humanoiden Robotern, Szenarien mit mehreren Netzteilen und verteilten Sensoren.

Die eingebauten Doppel-N-Kanal-FETs ermöglichen eine nahtlose Auswahl des OR-Gates zwischen mehreren Batterie- oder Stromversorgungsquellen, wobei der Umkehrstrom in nur 140 ns blockiert wird.Die Leitverluste sind deutlich geringer als bei Standarddioden, die sich mit Problemen wie dem Wechsel zwischen Primärbatterien und Ersatzbatterien in Robotern sowie Schäden an Servomotoren und Sensoren bei Stromausfällen durch Rückstrom befassen.Es unterstützt die Fernsteuerung einer einzelnen gemeinsamen Stromversorgung über den Hauptsteuerungs-EN-Pin, die das stufenweise Strommanagement für das gesamte System erleichtert.

Widerstandsfähig gegen Hochspannungsspannungen von bis zu +60 V und bis zu -65 V; verfügt über programmierbare Unter- und Überspannungsschwellen von 4,5 V bis 60 V,kompatibel mit 48-Volt-Lithium-Ionen-Strombatterien für humanoide Roboter und mehreren Niederspannungs-Hilfstromquellen für Sensoren; maximal 3A programmierbarer Strombegrenzer (von 0,15A bis 3A einstellbar), mit einer Strombegrenzungsgenauigkeit von ±3,3% über den gesamten Temperaturbereich,mit einer Leistung von mehr als 50 Watt,.

Der Überstromschutz unterstützt drei Modi: automatischer Wiederversuch, kontinuierliche Strombegrenzung und Verriegelung, um die vorübergehenden Überspannungsströme während der Bewegung und des Greifens des Roboters zu bedienen.Integrierte thermische Abschaltung und UV/OV/Overcurrent-Fehlerzeichen ermöglichen es der MCU, gemeinsame Stromversorgungsstörungen in Echtzeit zu erkennen, schnell an das Bewegungssteuerungssystem zu melden, um zu verhindern, dass die Gelenke ausbrechen; breiter Betriebstemperaturbereich von -40°C bis +125°C,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.

Ein einzelner Chip integriert Schalt-, Strombegrenzungs- und Schutzschaltkreise, wodurch die Anzahl der Peripheriekomponenten erheblich reduziert wird.Die kleine Verpackung spart Platz auf den beschränkten PCBs in Robotergelenken, verringert Volumen und Gewicht der verteilten Stromversorgungsmodule und erweitert die Möglichkeiten für eine leichte Konstruktion der gesamten Maschine,mit einer Breite von mehr als 20 mm,.
