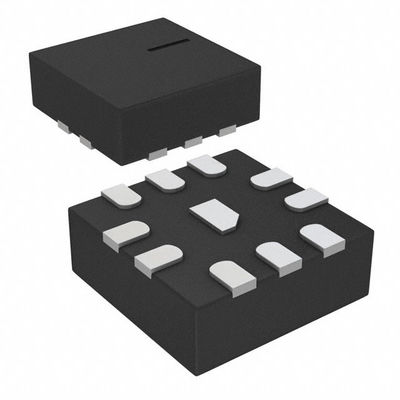

LTC5562IUC Wireless Communication Module 7GHz Breitband-Low-Power-Aktivmischer
Der LTC5562IUC ist ein vielseitiger Low-Power-Mischer, der für Anwendungen optimiert ist, die eine große Eingangsbandbreite, geringe Verzerrungen und geringe LO-Leckage erfordern. Dieses Modul kann sowohl für Aufwärts- als auch für Abwärtswandlungsanwendungen verwendet werden und bietet eine nominale Wandlungsverstärkung von 1 dB. Der differentielle Eingang ist für die Verwendung mit einem 1:1-Übertragungsleitungs-Balun optimiert, wobei der Eingang von 30 MHz bis 7 GHz breitbandig mit 50 Ω abgeglichen ist.
Spezifikationen
| Parameter |
Wert |
| Frequenzbereich |
0 Hz ~ 7 GHz |
| Anzahl der Mischer |
1 |
| Rauschzahl |
14,6 dB |
| Versorgungsstrom |
40 mA |
| Versorgungsspannung |
3,3 V |
| Montageart |
Oberflächenmontage |
| Gehäuse / Gehäuse |
10-WFQFN Exposed Pad |
| Lieferantengehäuse |
10-QFN (2x2) |
Hauptmerkmale
- Breitbandfrequenzbereich bis 7 GHz
- Geringe Leistung: 2,7 V bis 3,6 V, 40 mA Versorgung
- Versorgungsstrom einstellbar bis auf 15 mA
- Auf- oder Abwärtswandlungsfähigkeit
- OIP3: +20 dBm bei 3,6 GHz Ausgang
- Wandlungsverstärkung: +1 dB
- Geringe LO-Ansteuerung: -4 dBm bis +2 dBm
- LO-Impedanzanpassung während des Herunterfahrens aufrechterhalten
- Aktivierungskontrolle, 10 μA Abschaltstrom
- 2 kV ESD (HBM und CDM)
- -40 °C bis 105 °C Betrieb
- Kleines 2 mm * 2 mm 10-poliges QFN-Gehäuse
Anwendungen
- Tragbare Funkgeräte
- Tragbare Testinstrumente
- Drahtlose Infrastruktur
- Ausrüstung für den drahtlosen Festnetzzugang
- VHF- und UHF-Mischer
- Drahtlose Repeater
