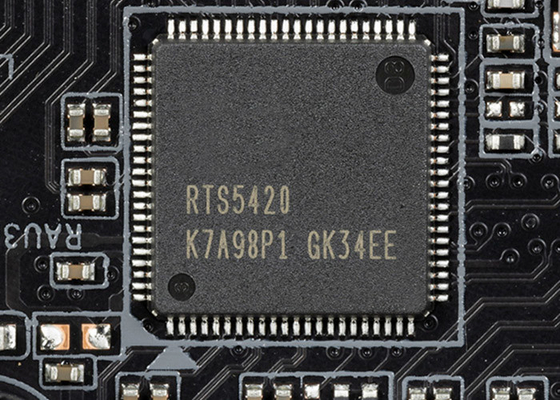

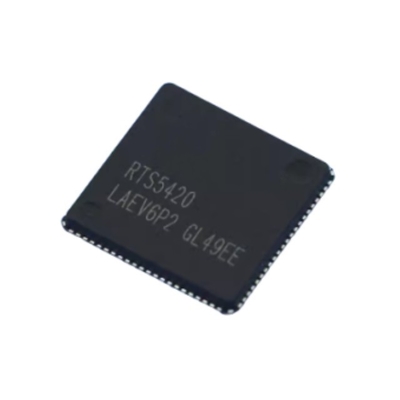

Naben-Prüfer QFN-88 der integrierten Schaltung des Chip-RTS5420 USB3.2 Gen2x1 4-Port

Integrierter Schaltkreislauf-Chip RTS5420 USB3.2 Gen2x1 4-Port Hub Controller QFN-88

Beschreibung vonRTS5420

RTS5420 ist ein fortschrittlicher USB3.2-Gen2x1-Hub-Controller, der als 4-Port-USB3.2-Gen2x1-Hub und 4-Port-USB2.0-Hub funktioniert.und unterstützt vollständig die USB3.2 Gen1 (USB3.0),USB1.1Basierend auf der MCU-Architektur kann der RTS5420 FW für zukünftige Spezifikationsupdates leicht aktualisieren oder eine einfache Funktionsanpassung mit einem ISP-Tool bereitstellen.

Mit einer RT-Smart-Ladegerät-Funktion unterstützt der RTS5420 die beliebtesten Ladelösungen und unterstützt BC1.2Zusätzlich werden auf jedem Port Apple- und Samsung-Ladegeräte-Ports über den RTS5420-Mechanismus Auto-Detection-Switch emuliert.

Die von der BC1.2-Spezifikation definierte Funktion wird auch vom Upstream-Port des RTS5420 unterstützt.2 ist an ein ACA-Dock angeschlossen, fungiert es als Host für verschiedene USB-Peripheriegeräte, wie Hub, Tastatur, Maus, Drucker usw., während gleichzeitig dieses Gerät eine Ladung empfängt.

Die zweite Ladefunktion des RTS5420 ′s Upstream-Anschlusses wird als ′′Lader-Erkennung′′-Funktion bezeichnet.2 mit dem Vorstromanschluss verbundene Geräte, einschließlich CDP, DCP und SDP, und das angeschlossene Gerät im richtigen Modus aufladen.

Die BOM-Kosten werden durch eine Kombination von Faktoren reduziert. Der RTS5420 setzt 10 Gbps auf jedem Port ein, ein LDO-Regulator ist integriert und liefert stabilen 3,3 V für den RTS5420,und schließlich ein konfigurierbares Billboard-Gerät integriert, wenn Alt-Mode angewendet wird.

EigenschaftenVonRTS5420

• Unterstützt USB-Spezifikation 1.1, 2.0, 3.0, 3.1, und 3.2

• Gleichzeitige USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0), USB2.0USB11

• MTT-Architektur (Multiple Transaction Translator) für USB2.0

• Alle Leistungszustände L0/L1/L2 für USB2.0USB11

• Alle Leistungszustände U0/U1/U2/U3 für USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)

• LDM (Link Delay Measurement) für die Anwendung USB3.2 Gen2x1

• PTM (Precision Time Measurement) für USB3.2 Gen2x1-Anwendungen

• Mehrfach-IN-Übertragungen für USB3.2 Gen2x1-Anwendungen

• Gewichtete Round-Robin-Schiedsgerichtsbarkeit für USB3.2 Gen1/Gen2x1 Bandbreitenregelung

• RT Smart-Ladegerät

• USB-IF BC1.2 SDP/CDP/DCP/ACA-Modus

• Emulation von Apple- und Samsung-Dedicated Charger-Ports

• Automatischer Erkennungs-/Wechselmodus zwischen verschiedenen Lademodus

• SMBUS-Slave-Steuerung

• I2C-Master-/Slave-Steuerung

• GPIO-Konfigurationscontroller

• SPI-Schnittstelle für externe Flash-ISP-Funktion

• Integrierte LDO-Regler von 5 V bis 3,3 V

• eFUSE für die Funktionskonfiguration

• Unterstützt den Zustand "Delink" für extreme Energieeinsparungen

• 88-Pin-QFN (10 x 10 mm) Paket

AnwendungenVonRTS5420

• Notebooks, Desktop-PCs

• Docks, Dongles

• Monitore

• USB HUB
