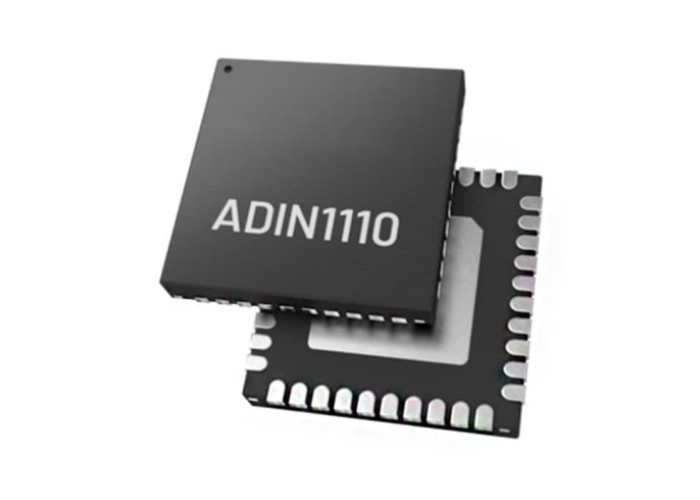

10Mbps Ethernet IC 10BASE-T1L der geringen Energie ADIN1110BCPZ MAC PHY mit 4 MDI

10Mbps Low Power ADIN1110BCPZ Ethernet-ICs 10BASE-T1L MAC PHY mit 4 MDI

Produktbeschreibung von ADIN1110BCPZ

ADIN1110BCPZ Low Power 10BASE-T1L Ethernet MAC-PHY integriert einen Ethernet PHY-Kern mit einem MAC und allen zugehörigen analogen Schaltkreisen, Eingangs- und Ausgangs-Taktpuffer.Die ADIN1110BCPZ verfügt über eine einzige Stromversorgungsschiene von 1.8V oder 3.3V und ist für industrielle Ethernet-Anwendungen ausgelegt.

Spezifikation der ADIN1110BCPZ

Eigenschaften des ADIN1110BCPZ

• Fähigkeit zur automatischen Verhandlung
• Unterstützt interne Sicherheitsanwendungen
• mit einer Leistung von mehr als 1000 W
• Getrennte Rx/Tx-Pins
• Integrierte MAC mit SPI-Schnittstelle
• SPI-Schnittstelle mit 10 Mb/s Full-Duplex
• Unterstützt die Open Alliance 10BASE-T1x MAC-PHY Serial
• Schnittstelle
• MDIO-Speicherkarte über SPI zugänglich
• FIFOs auf dem Chip: 20kB empfangen, 8kB senden
• Durchschneiden oder Speichern und Vorwärtsführen
• Rx Schlangen mit hoher und niedriger Priorität
• IEEE 1588 Zeitstempelunterstützung
• Statistikzähler
• 16 MAC-Adressen, die für das Filtern von Frames unterstützt werden
• 10BASE-T1L IEEE® Std 802.3cg-2019TM-konform
• Unterstützt 1.0V pk-pk und 2.4V pk-pk Übertragungsniveaus
• Nicht verwaltete Konfiguration mit Pin-Strapping, einschließlich:
• Auswahl von Master/Slave
• Amplitude der Übertragung
• 25MHz Kristalloszillator/25MHz externer Takt-Eingang
• Betrieb mit einer einzigen Energieversorgung 1,8 V/3,3 V (modeabhängig)
• Kabelreichweite
• 1700 Meter + mit 1,0 V pk-pk
• 1700 Meter + mit 2,4 V pk-pk
• Niedriger Stromverbrauch
• Links-LED
• Kleine Verpackung mit 40 Bleigehalten (6 mm x 6 mm) LFCSP
• Weiter Temperaturbereich von -40°C bis +105°C

Anwendungen von ADIN1110BCPZ

• Feldgeräte
• Gebäudeautomation und Brandschutz
• Fabrikautomation
• Geräte für die Herstellung von Geräten, die nicht in der Position 8702 oder 8703 eingesetzt werden
• Zustandsüberwachung und Maschinenverbindung

Funktionales Blockdiagramm der ADIN1110BCPZ

Ausstattung der Nadel von ADIN1110BCPZ
