16 Kanal-Ultraschall AFE AFE58JD28ZAV 14-Bit 65-MSPS oder 12-Bit 80-MSPS ADC

16 Kanal-Ultraschall AFE AFE58JD28ZAV 14-Bit 65-MSPS oder 12-Bit 80-MSPS ADC

Produkt-Beschreibung von AFE58JD28ZAV

Das AFE58JD28ZAV-Gerät ist hoch-integrierten, analogen Vorderseiten Lösungen (AFE), die speziell für Ultraschallsysteme bestimmt sind, in denen Hochleistung, geringe Energie und kleine angefordert werden.

Produkteigenschaften von AFE58JD28ZAV

Eigenschaften von AFE58JD28ZAV

• 16-Channel AFE für Ultraschall-Anwendungen: Optimierte Signal-Ketten für TGC- und CW-Modi
• Vier programmierbare TGC-Profile
• Rauscharmer Verstärker (LNA) mit:
• Programmierbarer Gewinn: DB 21 DB, 18 und DB 15
• Lineare eingegebene Signalamplitude: 0,37 VPP, 0,5 VPP und 0,71 VPP
• Spannung-kontrollierter Abschwächer (VCAT): Dämpfungsbereich: 0 DB dB-36
• Programmierbarer Gewinn-Verstärker (PGA): DB 18 dB-27 in den Schritten von DB 3
• 3rd-Order, Linear-Phase, Tiefpassfilter (LPF): Grenzfrequenz von 10 MHZ zu 30 MHZ
• ADC-Modi (Untätig-Kanal SNR): 14-Bit, Modus 65-MSPS: 75-dBFS/12-Bit, Modus 80-MSPS: 72-dBFS
• Optimiert für Geräusche und Energie: TGC-Modus: 102 mW/Ch bei 0,8 nV/√Hz,
• 65-MSPS, 14-Bit gab aus
• Cw-Modus: 63 mW/Ch
• Ausgezeichnetes Gerät-zu-Gerät-Gewinn-Zusammenbringen: DB ±0.4 (typisch)
• Schnelle und konsequente Überlastungs-Wiederaufnahme
• Weg der ununterbrochenen Wellen-(CW) mit: Tief Abschluss-in den Phasen-Geräuschen von – 159 dBc/Hz dem Ausgleich an der Frequenz-1-kHz weg von der Fördermaschine 2.5-MHz
• Phasen-Entschließung: λ/16
• Unterstützungen 16x und Uhren 8x CW
• Unterdrückung 12-dB von 3. und 5. Harmonik
• Demodulator Digital I/Q: Bruchdezimierungs-Filter M = 1 bis 63 mit
• Erhöhungen von 0,25
• Daten-Durchsatz-Reduzierung nach Dezimierung
• Auf-Chip RAM With 32 voreingestellte Profile
• LVDS schließen an beschleunigen zu Gbps 1 an
• 5-Gbps JESD Schnittstelle: Kanäle JESD204B-Unterklassen-0, 1 und 2/2, 4 oder 8 pro JESD-Weg

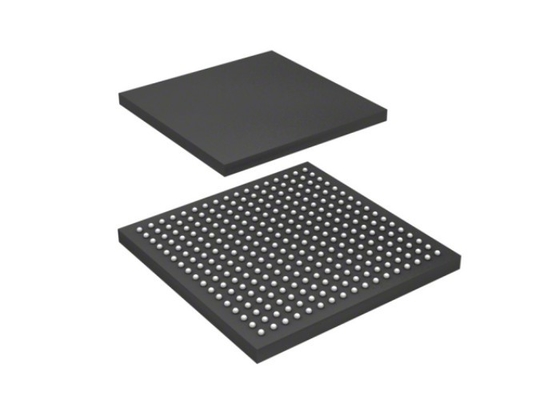

• Päckchen: 15 Millimeter × 15 Millimeter NFBGA-289

Anwendungen von AFE58JD28ZAV

• Medizinische Ultraschall-Darstellung
• Zerstörungsfreie Bewertungs-Ausrüstung
• Sonar-Darstellungs-Ausrüstung

Vereinfachtes Santendiagramm von AFE58JD28ZAV

Andere Versorgungs-Produkt-Arten

FAQ

Q: Sind Ihre Produkte ursprünglich?
: Ja sind alle Produkte ursprünglicher, neuer ursprünglicher Import ist unser Zweck.
Q: Welche Zertifikate haben Sie?
: Wir sind zugelassene Firma ISO 9001:2015 und Mitglied von ERAI.
Q: Können Sie Auftrag oder Probe der kleinen Menge stützen? Ist die Probe frei?
: Ja stützen wir Beispielauftrag und kleinen Auftrag. Beispielkosten sind- entsprechend Ihrem Auftrag oder Projekt unterschiedlich.
Q: Wie man meinen Auftrag versendet? Ist es sicher?
: Wir pflegen ausdrücklich, um, wie DHL, Fedex, UPS, TNT, EMS.We zu versenden können Ihren vorgeschlagenen Absender auch benutzen. Produkte sind im guten, das verpackt und die Sicherheit und uns sicherzustellen seien Sie zum Produktschaden Ihres Auftrages verantwortlich.
Q: Was über die Vorbereitungs- und Anlaufzeit?
: Wir können auf Lager innerhalb 5 Werktage versenden Teile. Wenn ohne Vorrat, bestätigen wir Vorbereitungs- und Anlaufzeit für Sie basierten auf Ihrer Auftragsquantität.
