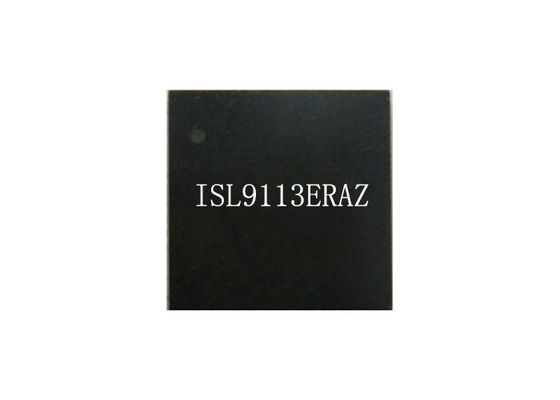

ISL9113ERAZ Integrierter Schaltkreis Chip Synchroner Antriebswandler DFN8 Antriebsregler
Beschreibung des Produkts
Der ISL9113ERAZ bietet eine Stromversorgungslösung für Geräte, die mit dreizelligen alkalischen, NiCd-, NiMH- oder einzelligen Li-Ion/Li-Polymer-Batterien betrieben werden.Es bietet entweder eine feste 5V oder eine verstellbare Ausgabe für USB-OTG oder tragbare HDMI-Anwendungen.
Die ISL9113ERAZ ist garantiert, 500mA von einem 3V-Eingang und 5V-Ausgang mit einer typischen Spitzenstromgrenze von 1,3A zu liefern.Low-Profile-Induktoren und keramische Kondensatoren zur Minimierung der Gesamtlösung.
Dieser innerkompensierte, voll integrierte Synchronumwandler ist für die Effizienz mit minimalen externen Komponenten optimiert.die Vorrichtung tritt in den Sprungmodus ein und verbraucht nur 20 μA Ruhezustand, was zu einem höheren Wirkungsgrad bei leichten Belastungen und einer maximalen Akkulaufzeit führt.
Produktattribute
| Teilnummer |
ISL9113ERAZ |
| Funktion |
Schritt nach oben |
| Ausgabekonfiguration |
Positiv |
| Topologie |
Erhöhung |
| Ausgabeart |
Einstellbar |
| Anzahl der Ausgänge |
1 |
| Spannung - Eingang (Min) |
0.8V |
| Spannung - Eingang (maximal) |
4.7V |
| Spannung - Ausgang (Min/Fest) |
3V |
| Spannung - Ausgang (maximal) |
5.2V |
| Strom - Ausgang |
1.1A (Schalter) |
| Frequenz - Wechseln |
1.8MHz |
| Synchronen Berichterstatter |
- Ja, das ist es. |
| Betriebstemperatur |
-20 °C bis 85 °C (TA) |
| Typ der Montage |
Oberflächenbefestigung |
| Packung / Gehäuse |
8-VFDFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket |
8 DFN (2x2) |
Wesentliche Merkmale
- Wirksamkeit von bis zu 95% unter typischen Betriebsbedingungen
- Eingangsspannungsbereich: 0,8 V bis 4,7 V
- Ausgangsstrom: bis zu 500mA (VBAT = 3,0V, VOUT = 5,0V)
- Niedriger Ruhezustand: 20 μA (typisch)
- Logische Steuerung ausgeschaltet (IQ < 1μA)
- Feststehende 5V, 5.1V oder verstellbare Leistung
Anwendungen
- Smartphones
- Portable HDMI und USB-OTG
Typische Anwendung
