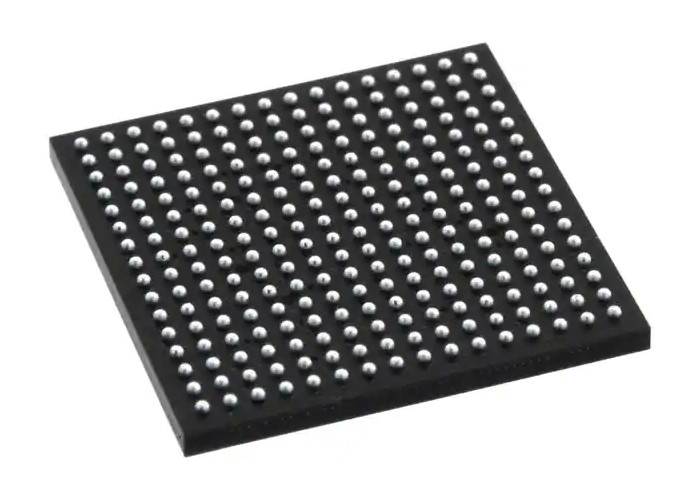

Gatteranordnung 256-LBGA der integrierten Schaltung feldprogrammierbare des Chip-LFXP2-8E-5FTN256I

Gatteranordnung 256-LBGA der integrierten Schaltung feldprogrammierbare des Chip-LFXP2-8E-5FTN256I

Produkt-Beschreibung von LFXP2-8E-5FTN256I

LFXP2-8E-5FTN256I Geräte kombinieren eine Nachschlagen-Tabelle (LUT) basierten FPGA-Gewebe mit permanenten grellen Zellen in einer Architektur, die als flexiFLASH gekennzeichnet ist.

Produkteigenschaften von LFXP2-8E-5FTN256I

Eigenschaften von LFXP2-8E-5FTN256I

• Sofortig-auf

• Unendlich reconfigurable

• Einzelner Chip

• FlashBAK™-Technologie

• Serienetikettenspeicher

• Entwurfssicherheit

• Drei bis acht Blöcke für Hochleistung multiplizieren und sammeln an

• 12 bis 32 Multiplikatoren 18x18

• Jeder Block stützt einen Multiplikator 36x36 oder vier 18x18 oder acht Multiplikatoren 9x9

• Bis 885 Kbits sysMEM™ EBR

• Bis 83 Kbits verteilten RAM
