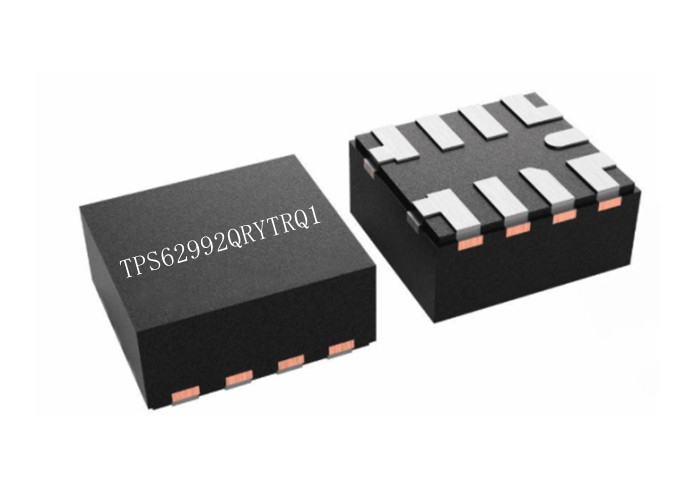

3-V zu 10-V TPS62992QRYTRQ1 2A NiedrigiQ selbstbewegender synchroner Buck Converter

3-V zu 10-V TPS62992QRYTRQ1 2A NiedrigiQ selbstbewegender synchroner Buck Converter

Produkt-Beschreibung von TPS62992QRYTRQ1
TPS62992QRYTRQ1 ist ein in hohem Grade leistungsfähiges, kleines und flexibles synchrones Abwärtsddc, das bedienungsfreundlich ist. Eine auswählbare Schaltfrequenz von 2,5 MHZ oder von 1,0 MHZ erlaubt den Gebrauch der kleinen Induktoren und liefert schnelle Übergangsfunktion. Das Gerät stützt hohe VOUT-Genauigkeit von ± 1,5% über der gesamten operasting Temperaturspanne und von erhöhter vorübergehender Leistung der Last mit der DCS-Steuerungstopologie. Das breite 3-V zum Eingangsspannungsbereich 10-V stützt eine Vielzahl des nominalen Input, wie Schienen der Versorgung 9-V, einzelliges oder Multizelleli-ion und Schienen 5-V oder 3.3-V.
TPS62992QRYTRQ1 kann Stromsparmodus (wenn Selbst-PFM oder PWM vorgewählt wird), an den hellen Lasten automatisch eintragen, hohe Leistungsfähigkeit beizubehalten. Zusätzlich hohe Leistungsfähigkeit an den sehr kleinen Lasten zur Verfügung zu stellen, hat das Gerät einen niedrigen typischen Ruhestrom von µA 4. AEE, wenn es ermöglicht wird, liefert hohe Leistungsfähigkeit über VIN, VOUT und Lastsstrom. Das Gerät umfasst einen MODE/Smart-CONF Input, um den internen und externen Teiler, die Schaltfrequenz, die Ausgangsspannungsentladung und automatische die Stromsparmodus- oder Zwangs-PWM-Operation einzustellen.

Spezifikation von TPS62992QRYTRQ1

Eigenschaften von TPS62992QRYTRQ1

• AEC-Q100 qualifizierte für Automobilanwendungen:
• Temperaturgrad 1: – 40°C zu +125°C, TA
• Klassifikation HBMs ESD Gerät des Niveaus 2
• Klassifikation des Niveaus C4B CDM ESD
• Sicherheit-funktionellfähiges
• Dokumentation verfügbar Funktionssicherheitssystementwurf unterstützen
• Ausgedehnte TJ-Strecke: bis zu 165°C
• Hohe Leistungsfähigkeit DCS-Steuerungstopologie
• RDS (AN): 62 mΩ hohe Seite, 22 mΩ niedrige Seite
• Nahtloser PWM-/PFMübergang
• niedriger IQ 4-µA (typisch)
• Bis zum Strom der Dauerleistung 2-A
• ±1.5% Ausgangsspannungsgenauigkeit über Temp
• Konfigurierbare Ausgangsspannungswahlen:
• 0.6-V zu 5.5-V VFB externem Teiler
• 16 Wahlen zwischen 0,4 V und 5,5 V
• Flexibilität durch den MODE/S-CONF Stift
• Schaltfrequenz 2.5-MHz oder 1.0-MHz
• Gezwungenes PWM oder Selbst-PFM (Stromsparmodus) mit dynamischer Betriebsartenwechselwahl
• Kein externer Stiefelriemenkondensator erforderte
• Überstrom und Übertemperaturschutz
• Arbeitszyklusmodus 100%
• Genau ermöglichen Sie Input
• Justierbarer Sanftanlauf und Spurhaltung
• Macht-guter Ertrag
• Optimiertes pinout für einlagige Wegewahl
• Benetzbares 2,2 Millimeter-× 2,0 Paket Millimeters VQFN mit 0,5 Millimeter-Neigung

Anwendungen von TPS62992QRYTRQ1

• ADAS
• Körperelektronik und -beleuchtung
• Infotainment und Gruppe
• Hybride, elektrische und Antriebssysteme

Funktionsdiagramm von TPS62992QRYTRQ1

Vereinfachtes Schemati von TPS62992QRYTRQ1

Pin Configurations Of TPS62992QRYTRQ1
