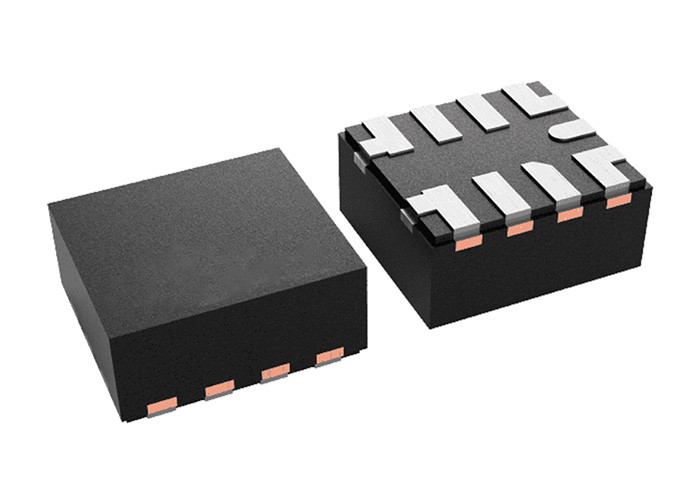

3A TPS62993QRYTRQ1 selbstbewegender niedriger synchroner Buck Converter VQFN9 IC Chip IQs

3A TPS62993QRYTRQ1 Automotive Niedriger IQ Synchroner Buck-Wandler VQFN9 IC-Chip

Produktbeschreibung von TPS62993QRYTRQ1

Der TPS62993QRYTRQ1 ist ein hoch effizienter, kleiner und flexibler synchroner Step-Down DC-DC-Wandler, der einfach zu bedienen ist.0 MHz ermöglicht den Einsatz kleiner Induktoren und bietet eine schnelle vorübergehende Reaktion.
TPS62993QRYTRQ1 unterstützt eine hohe VOUT-Genauigkeit von ± 1,5% über den gesamten Betriebstemperaturbereich und eine verbesserte Lastübergangsleistung mit der DCS-Control-Topologie.
Der breite Eingangsspannungsbereich von 3 V bis 10 V unterstützt eine Vielzahl von Nenn-Eingängen, wie 9-V-Versorgungsschienen, Li-Ion-Schienen mit einer oder mehreren Zellen und 5-V- oder 3,3-V-Schienen.
TPS62993QRYTRQ1 kann bei leichten Belastungen automatisch in den Energiesparmodus (wenn automatisches PFM oder PWM ausgewählt ist) eingeben, um einen hohen Wirkungsgrad zu erhalten.die Vorrichtung hat einen niedrigen typischen Ruhezustand von 4 μA.

Spezifikation der TPS62993QRYTRQ1

Eigenschaften des TPS62993QRYTRQ1

• Erweiterter TJ-Bereich: bis zu 165°C
• Hocheffiziente DCS-Control-Topologie
• RDS ((ON): 62-mΩ auf der oberen Seite, 22-mΩ auf der unteren Seite
• Nahtloser PWM/PFM-Übergang
• Interner Ausgleich
• 4-μA niedriger IQ (typisch)
• bis zu 3 A Dauerstrom
• ±1,5% Genauigkeit der Ausgangsspannung über die Temperatur
• 0.6 V bis 5,5 V VFB-Außenteiler
• VSET-interner Teiler
• 16 Optionen zwischen 0,4 V und 5,5 V
• 2Schaltfrequenz von 0,5 MHz oder 1,0 MHz
• Zwangs-PWM oder Auto-PFM (Stromsparmodus) mit dynamischer Moduswechseloption
• Ausgangsentladung eingeschaltet und ausgeschaltet
• Keine externe Bootstrap-Kondensator erforderlich
• Überstrom- und Übertemperaturschutz
• Betriebszyklusmodus 100%
• Genaue Eingabe
• Einstellbarer Softstart und Nachverfolgung
• Leistungsfähige Leistung
• Optimiertes Pinout für einseitige Routing
• Wasserfähige 2,2-mm × 2,0-mm VQFN-Verpackung mit 0,5 mm Abstand

Anwendung von TPS62993QRYTRQ1

• Körperelektronik und Beleuchtung
• Infotainment und Cluster
• Hybrid-, Elektro- und Antriebssysteme

Vereinfachtes Schema der TPS62993QRYTRQ1

Pinnkonfiguration von TPS62993QRYTRQ1
