Produktbeschreibung von NTB0101GS1Z

NTB0101GS1Z ist ein 1-Bit-Umsetzungs-Transceiver mit doppelter Versorgung und automatischer Richtungserkennung, der eine bidirektionale Spannungspegelumsetzung ermöglicht.
NTB0101GS1Z verfügt über zwei 1-Bit-Eingangs-/Ausgangsports (A und B), einen Ausgangsaktivierungseingang (OE) und zwei Versorgungspins (VCC(A) und VCC(B)).VCC(A) kann mit jeder Spannung zwischen 1,2 V und 3,6 V versorgt werden und VCC(B) kann mit jeder Spannung zwischen 1,65 V und 5,5 V versorgt werden, wodurch das NTB0101GS1Z für die Übersetzung zwischen allen Niederspannungsknoten (1,2 V) geeignet ist , 1,5 V, 1,8 V, 2,5 V, 3,3 V und 5,0 V).
NTB0101GS1Z ist vollständig für Anwendungen mit teilweiser Abschaltung unter Verwendung von IOFF spezifiziert.Die IOFF-Schaltung deaktiviert den Ausgang und verhindert den schädlichen Rückfluss durch das Gerät, wenn es ausgeschaltet ist.

Spezifikation von NTB0101GS1Z

Eigenschaften von NTB0101GS1Z

• Großer Versorgungsspannungsbereich:
• VCC(A): 1,2 V bis 3,6 V und VCC(B): 1,65 V bis 5,5 V
• Die IOFF-Schaltung stellt einen teilweisen Power-down-Betrieb bereit
• Die Eingänge akzeptieren Spannungen bis zu 5,5 V
• ESD-Schutz:
• HBM JESD22-A114E Klasse 2 überschreitet 2500 V für A-Anschluss
• HBM JESD22-A114E Klasse 3B überschreitet 15000 V für B-Anschluss
• MM JESD22-A115-A übersteigt 200 V
• CDM JESD22-C101E übersteigt 1500 V
• Latch-up-Leistung übersteigt 100 mA gemäß JESD 78B Klasse II
• Mehrere Paketoptionen
• Spezifiziert von -40°C bis +85°C und -40°C bis +125°C

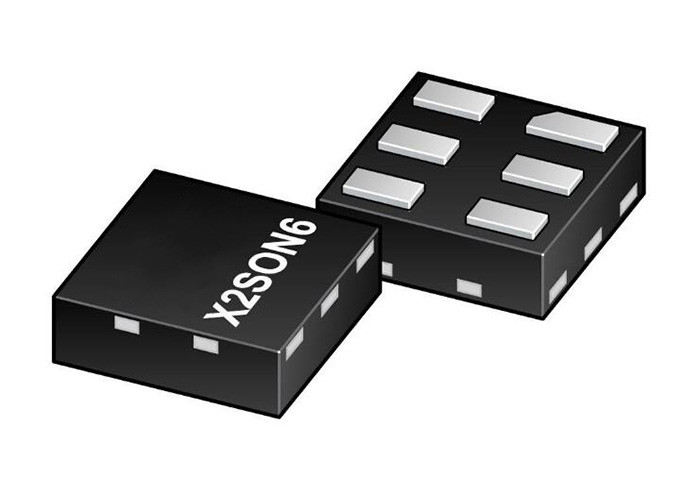

Produktfoto von NTB0101GS1Z

Funktionsdiagramm von NTB0101GS1Z
