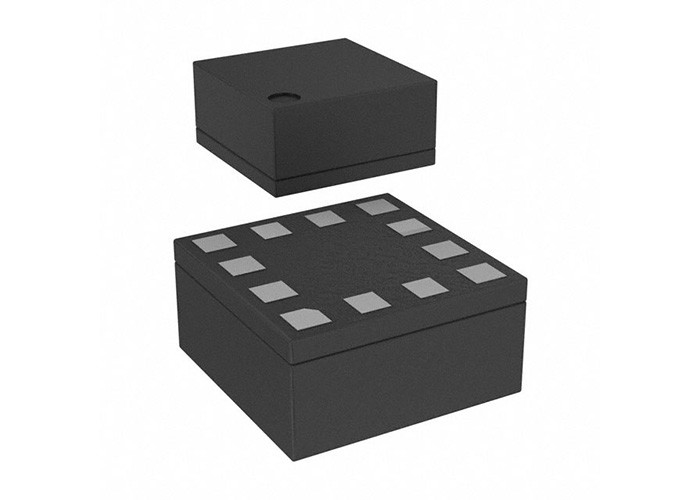

Integrierter Schaltungschip ISM303DACTR Multifunktions-Beschleunigungsmesser und Magnetometersensor

Integrierter Schaltkreischip ISM303DACTR Multifunktions-Beschleunigungsmesser und Magnetometersensor

Produktbeschreibung von ISM303DACTR

Der ISM303DACTR ist ein hochleistungsfähiges System-in-Package mit geringem Stromverbrauch, das mit einem digitalen 3D-Linearbeschleunigungssensor und einem digitalen 3D-Magnetsensor ausgestattet ist.
Der ISM303DACTR verfügt über vom Benutzer wählbare Vollskalen der linearen Beschleunigung von ±2 g/±4 g/±8 g/16 g und kann Beschleunigungen mit Ausgangsdatenraten von 1 Hz bis 6400 Hz messen.Das Gerät hat einen Magnetfeld-Dynamikbereich von bis zu ±50 Gauss mit Ausgangsdatenraten von 10 Hz bis 150 Hz. Der ISM303DACTR enthält eine serielle I2C-Busschnittstelle, die Standard, Fast Mode, Fast Mode Plus und High-Speed ​​(100 kHz) unterstützt ,400 kHz, 1 MHz und 3,4 MHz) und eine serielle SPI-Standardschnittstelle.
Der ISM303DACTR verfügt über einen integrierten 256-stufigen First-in-First-out (FIFO)-Puffer für die Beschleunigungsmesserdaten, der verwendet werden kann, um den Eingriff des Host-Prozessors zu begrenzen.
Der ISM303DACTR ist in einem Kunststoff-Land-Grid-Array-Gehäuse (LGA) erhältlich und arbeitet garantiert über einen erweiterten Temperaturbereich von -40 °C bis +85 °C.

Spezifikation von ISM303DACTR

MerkmaleISM303DACTR

• 3 Magnetfeldkanäle und 3 Beschleunigungskanäle
• Bis zu ±50 Gauss magnetischer Dynamikbereich
• ±2/±4/±8/16 g wählbare Beschleunigungsendwerte
• Dynamisches Umschalten zwischen hochauflösenden, hochfrequenten und stromsparenden Modi
• 16-Bit-Datenausgabe
• Serielle SPI / I2C-Schnittstellen
• Analoge Versorgungsspannung 1,71 V bis 1,98 V
• Programmierbare Interrupt-Generatoren für Freifall-, Bewegungs- und Magnetfelderkennung
• Eingebetteter Selbsttest sowohl für den Beschleunigungsmesser als auch für den Magnetometer
• Eingebetteter 256-Level-FIFO
• Eingebetteter Temperatursensor
• ECOPACK®-, RoHS- und „Green“-konform

Anwendungen von ISM303DACTR

Dual-Mode-Manipulationsschutz in intelligenten Zählern
Antenne zeigt
Bewegungsverfolgung
Robotik und Geräte
Ortungs- und Navigationssysteme
Positions- und Abstandssensor

Pin-Beschreibung von ISM303DACTR
