Chip mit integrierter Schaltung TPS61170QDRVRQ1 TPS61170 3-V-Hochspannungs-Aufwärtswandler

Integrierter Schaltungschip TPS61170QDRVRQ1 TPS61170 3-V-Hochspannungs-Aufwärtswandler

Produktbeschreibung von TPS61170QDRVRQ1

Der TPS61170QDRVRQ1 ist ein monolithischer Hochspannungs-Schaltregler mit integriertem 1,2-A-40-V-Leistungs-MOSFET.
Der TPS61170QDRVRQ1 kann in mehreren Standard-Schaltregler-Topologien konfiguriert werden, darunter Boost und SEPIC.
Der TPS61170QDRVRQ1 verfügt über einen großen Eingangsspannungsbereich, um Anwendungen mit Eingangsspannung von mehrzelligen Batterien oder geregelten 5-V-, 12-V-Stromschienen zu unterstützen.
Der TPS61170QDRVRQ1 arbeitet mit einer Schaltfrequenz von 1,2 MHz und ermöglicht die Verwendung von Induktivitäten mit niedrigem Profil und keramischen Eingangs- und Ausgangskondensatoren mit niedrigem Wert.

Spezifikation von TPS61170QDRVRQ1

Merkmale von TPS61170QDRVRQ1

• Qualifiziert für Automotive-Anwendungen
• Funktionale Sicherheit fähig
• Dokumentation verfügbar, um das Design funktionaler Sicherheitssysteme zu unterstützen
• 3-V bis 18-V Eingangsspannungsbereich
• Hohe Ausgangsspannung: bis zu 38 V
• 1,2 A Integrierter Schalter
• 1,2 MHz Feste Schaltfrequenz
• 12 V bei 300 mA und 24 V bei 150 mA vom 5-V-Eingang (typisch)
• Bis zu 93 % Wirkungsgrad
• On-the-Fly-Neuprogrammierung der Ausgangsspannung
• Sprungschaltzyklus zur Leistungsregelung bei geringer Last

Anwendungen von TPS61170QDRVRQ1

• HEV- und EV-Ladesysteme
• Fahrerassistenzsysteme (ADAS)

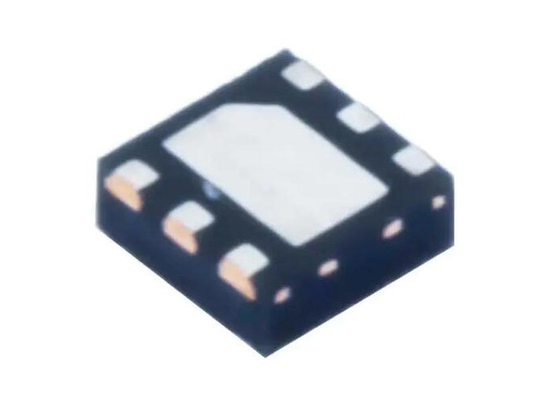

Produktfoto von TPS61170QDRVRQ1

Pin-Konfiguration von TPS61170QDRVRQ1

FAQ
Q. Sind Ihre Produkte original?
A: Ja, alle Produkte sind original, neuer Originalimport ist unser Ziel.
F: Welche Zertifikate haben Sie?
A: Wir sind ein nach ISO 9001:2015 zertifiziertes Unternehmen und Mitglied von ERAI.
F: Können Sie Bestellungen oder Muster in kleinen Mengen unterstützen? Ist das Muster kostenlos?
A: Ja, wir unterstützen Musterbestellungen und Kleinbestellungen. Die Musterkosten variieren je nach Bestellung oder Projekt.
F: Wie versende ich meine Bestellung?Ist es sicher?
A: Wir verwenden Express zum Versand, wie DHL, Fedex, UPS, TNT, EMS. Wir können auch Ihren vorgeschlagenen Spediteur verwenden. Die Produkte werden in guter Verpackung sein und die Sicherheit gewährleisten, und wir sind für Produktschäden an Ihrer Bestellung verantwortlich.
F: Was ist mit der Vorlaufzeit?
A: Wir können Lagerteile innerhalb von 5 Werktagen versenden. Wenn kein Lagerbestand vorhanden ist, bestätigen wir Ihnen die Lieferzeit basierend auf Ihrer Bestellmenge.
