Produktbeschreibung von TPS1H100BQPWPRQ1

TPS1H100BQPWPRQ1 ist ein 40 V, 100 mΩ Einkanal-Smart-High-Side-Leistungsschalter.
TPS1H100BQPWPRQ1 ist ein vollständig geschützter Highside-Leistungsschalter mit integriertem NMOS-Leistungs-FET und Ladungspumpe, der auf die intelligente Steuerung der variablen Arten von ohmschen, induktiven und kapazitiven Lasten ausgerichtet ist.

Spezifikation von TPS1H100BQPWPRQ1

Eigenschaften von TPS1H100BQPWPRQ1

• Dokumentation verfügbar, um das Design funktionaler Sicherheitssysteme zu unterstützen
• Einkanaliger intelligenter High-Side-Leistungsschalter mit vollständiger Diagnose
• Version A: Open-Drain-Statusausgang
• Version B: Analogausgang mit Strommessung
• Breite Betriebsspannung 3,5 bis 40 V
• Sehr niedriger Standby-Strom, <0,5 µA
• Sperrschichttemperatur im Betrieb, –40 bis 150 °C
• Eingangssteuerung, 3,3-V- und 5-V-Logik kompatibel
• Hochgenaue Strommessung, ±30 mA bei 1 A, ±4 mA bei 5 mA
• Programmierbare Strombegrenzung mit externem Widerstand, ±20 % bei 0,5 A
• Diagnosefreigabefunktion zum Multiplexen der analogen oder digitalen MCU-Schnittstelle

Anwendungen von TPS1H100BQPWPRQ1

• High-Side-Leistungsschalter für Submodul
• Netzschalter für Niederwattlampe
• High-Side-Relais und Solenoide
• SPS-Digitalausgangsschalter
• Allgemeine ohmsche, induktive und kapazitive Lasten

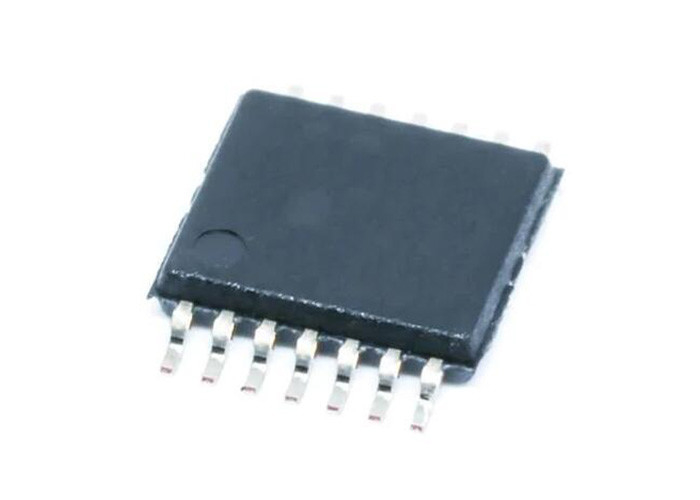

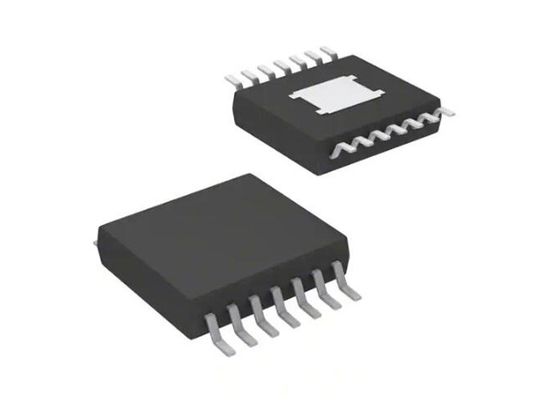

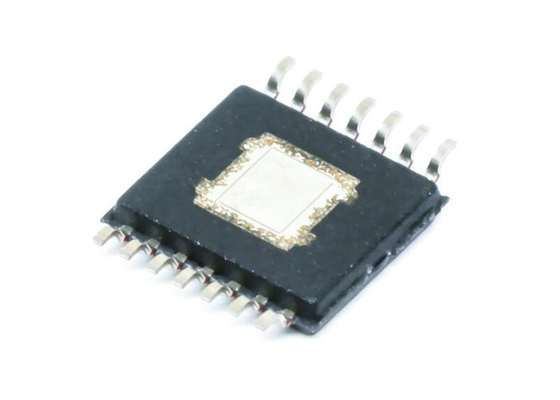

Produktfoto von TPS1H100BQPWPRQ1

Typisches Anwendungsschema von TPS1H100BQPWPRQ1
