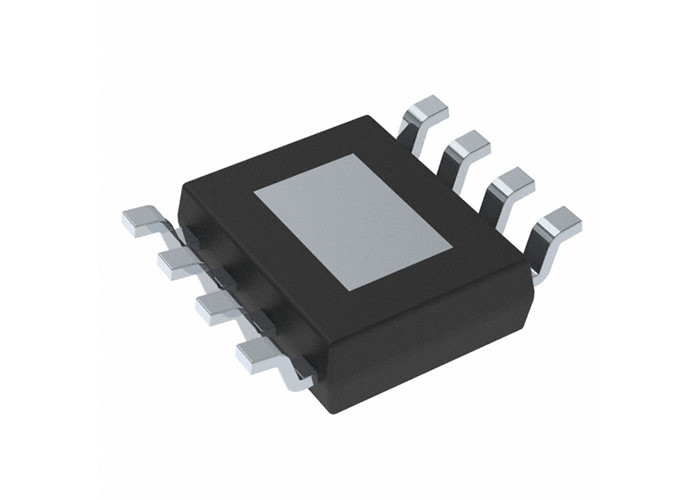

Integrierter Schaltungschip UCC27200QDDARQ1 Halbbrücken-Gate-Treiber-IC, nicht invertierend

Integrierter Schaltungschip UCC27200QDDARQ1 Halbbrücken-Gate-Treiber-IC, nicht invertierend

Produktbeschreibung von UCC27200QDDARQ1

Der UCC27200QDDARQ1 ist ein Hochfrequenz-N-Kanal-MOSFET-Treiber mit einer 120-V-Bootstrap-Diode und High-Side- und Low-Side-Treibern mit unabhängigen Eingängen für maximale Steuerflexibilität. Dies ermöglicht eine N-Kanal-MOSFET-Steuerung in Halbbrücke, Vollbrücke, Zwei- Switch-Forward- und Activeclamp-Forward-Converter.Die Low-Side- und die High-Side-Gate-Treiber werden unabhängig voneinander gesteuert und auf 1 ns zwischen dem Ein- und Ausschalten angepasst.

Spezifikation vonUCC27200QDDARQ1

Eigenschaften von UCC27200QDDARQ1

• Qualifiziert für Automotive-Anwendungen
• AEC-Q100-qualifiziert mit den folgenden Ergebnissen:
• Gerätetemperatur Klasse 1:
• 40 °C bis 125 °C Betriebsumgebungstemperaturbereich
• Gerät HBM ESD-Klassifizierung Stufe 2
• Gerät CDM ESD-Klassifizierungsstufe C5
• Treibt zwei N-Kanal-MOSFETs in High-Side- und Low-Side-Konfiguration
• Maximale Startspannung: 120 V
• Maximale VDD-Spannung: 20 V
• On-Chip-0,65-V-VF, 0,6-Ω-RD-Bootstrap-Diode
• Größer als 1 MHz Betrieb
• Ausbreitungsverzögerungszeiten von 20 ns
• 3-A-Senke, 3-A-Quellenausgangsströme
• 8 ns Anstiegs- und 7 ns Abfallzeit mit 1000 pF Last
• 1-ns-Verzögerungsanpassung
• Spezifiziert von –40 °C bis 140 °C (JunctionTemperature)

Anwendungen vonUCC27200QDDARQ1

• Netzteile für Telekommunikations-, Datenkommunikations- und Handelsmärkte
• Halbbrückenanwendungen und Vollbrückenwandler
• Isolierte Busarchitektur
• Vorwärtswandler mit zwei Schaltern
• Active-Clamp-Vorwärtswandler
• Synchrone Hochspannungs-Abwärtswandler
• Audioverstärker der Klasse D

Vereinfachtes Anwendungsdiagramm von UCC27200QDDARQ1
