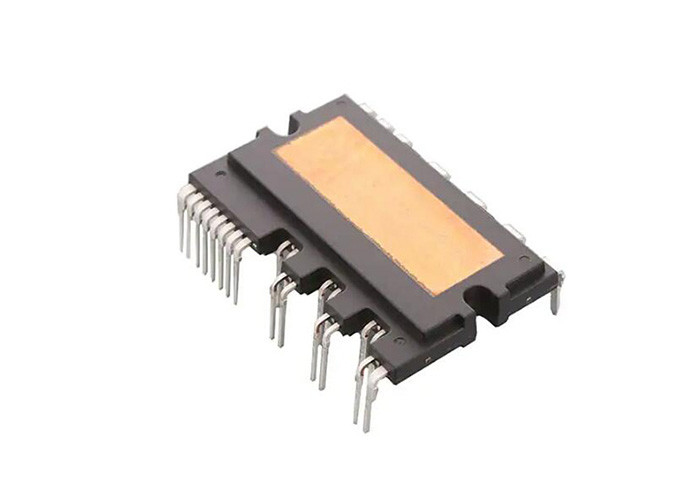

NFVA35065L32 Automobil-IGBT-Module NFVA35065 650 V 50 A Smart Power-Modul

3-Phasen-Wechselrichter NFVA35065L32 Automotive Smart Power Module NFVA35065 650V 50A

Produktbeschreibung von NFVA35065L32

NFVA35065L32 ist ein fortschrittliches Automotive SPM®-Modul, das eine voll ausgestattete Hochleistungs-Wechselrichter-Ausgangsstufe für Hybrid- und Elektrofahrzeuge bietet.
NFVA35065L32 integrieren optimierte Gate-Ansteuerung der eingebauten IGBTs, um EMI und Verluste zu minimieren, und bieten gleichzeitig mehrere Schutzfunktionen auf dem Modul, darunter Unterspannungsabschaltung, Überstromabschaltung, thermische Überwachung des Ansteuer-ICs und Fehlerberichterstattung.Der eingebaute Hochgeschwindigkeits-HVIC benötigt nur eine einzige Versorgungsspannung und übersetzt die eingehenden Logikpegel-Gate-Eingänge in die Treibersignale mit hoher Spannung und hohem Strom, die erforderlich sind, um die internen IGBTs des Moduls ordnungsgemäß anzusteuern.Für jede Phase sind separate negative IGBT-Anschlüsse verfügbar, um die unterschiedlichsten Steueralgorithmen zu unterstützen.

Spezifikation von NFVA35065L32

Merkmale von NFVA35065L32

• Automobil-SPM im 27-Pin-DIP-Gehäuse
• AEC- und AQG324-qualifiziert und PPAP-fähig
• 650 V/50 A 3-Phasen-IGBT-Wechselrichter mit integrierten Gate-Treibern und Schutzvorrichtungen
• 175 °C Garantiert kurzschlussfest FS Trench IGBTs mit niedriger Vce(sat) und schnellem Schalten
• Hervorragende Wärmebeständigkeit durch AlN-DBC-Substrat
• Getrennte Open−Emitter−Pins von Low−Side−IGBTs für dreiphasige Strommessung
• Einfach geerdete Stromversorgung
• Integrierte LVIC-Temperaturerfassung zur Temperaturüberwachung
• Isolationswert: 2500 Vrms/1 min.

Anwendungen von NFVA35065L32

• Hochspannungs-Hilfsmotoren für Kraftfahrzeuge
• Klima e−Kompressoren
• Öl-/Wasserpumpen
• Super/Turbo-Ladegeräte
• Varieté-Fans

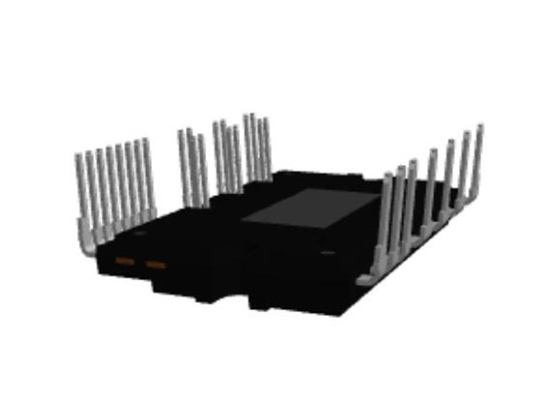

Pin-Konfiguration von NFVA35065L32

Beispielschaltung für den Schalttest von NFVA35065L32

NFVA35065L32 - Anzugsmoment für Befestigungsschrauben
