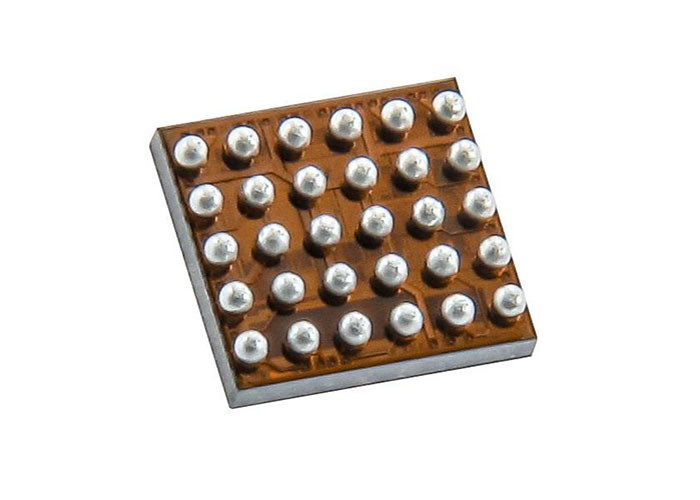

Energie-Management-universeller Zweck MAX77654BENV+T-integrierter Schaltung des Chip-30WLP PMIC

Der integrierten Schaltung universelles PMIC Energie-Management 30-WLP Chip MAXs 77654BENV+T

Allgemeine Beschreibung

Das MAX77654BENV+T stellt hoch-integrierte Batterieaufladungs- und -Stromversorgungslösungen für Niederleistungsanwendungen zur verfügung, in denen Größe und Leistungsfähigkeit kritisch ist. IC kennzeichnet einen SIMO-Dollarauftriebsregler, der drei unabhängig programmierbare Fahrleitungen von einem einzelnen Induktor liefert, um Gesamtlösungsgröße herabzusetzen. Zwei 100mA LDOs stellen Kräuselungsablehnung für Audio und andere Geräusch-empfindliche Anwendungen zur Verfügung. Das LDOs kann als Lastsschalter auch konfiguriert werden, Leistungsaufnahme zu handhaben, indem man externe Blöcke trennt, wenn nicht erforderlich. Ein hoch-konfigurierbares lineares Ladegerät stützt eine breite Palette von Li+-Batteriekapazitäten und schließt Batterietemperaturüberwachung zur zusätzlichen Sicherheit ein (JEITA).

Dieses Gerät umfasst drei GPIOs und ein analoger Mehrfachkoppler, der einiges interne Spannung und gegenwärtige Signale zu einem externen Knoten für die Überwachung mit einer externen ADC schaltet. Eine bidirektionale serielle Schnittstelle I2C lässt die Konfiguration und die Prüfung des Status der Geräte zu. Ein interner AN/AUS-Prüfer stellt eine kontrollierte Startreihenfolge für die Regler zur Verfügung und liefert Überwachungsfunktionalität, während sie eingeschaltet sind. Programmierbare Wahlen der zahlreichen Fabrik erlauben, dass das Gerät für viele Anwendungen hergestellt wird und schnellerer Zeit zum Markt ermöglicht.

Nutzen und Eigenschaften

Ertrag 3x, Dollar-Auftriebs-Regler des Einzel-Induktor-Mehrfach-Ertrag-(SIMO)
Stützt breite Ausgangsspannungs-Strecke von 0.8V zu 5.5V für alle SIMO-Kanäle
2x 100mA LDO/LSW
Intelligentes Ladegerät Energie Selector™ Li+/Li-Poly
Betriebsmittel 3x GPIO
Analoges MUX gab für Energie-Überwachung aus
Fang- und Verarbeitungsschiff Modus (< 200nA="" IQ=""> Strom der Abschaltungs-0.3μA
6μA Betriebsstrom (3 SIMO-Kanäle + 2LDOs)
Ladegerät optimiert für kleine Batterie-Größe
Programmierbarer Schnell-Gebührenstrom von 7.5mA zu 300mA
Programmierbare Batterie-vorgeschriebene Spannung von 3.6V zu 4.6V
Programmierbarer Beendigungs-Strom von 0.375mA zu 45mA
JEITA-Körperverletzungs-Temperatur-Monitoren stellen Vorwurfs-Strom und Körperverletzungs-vorgeschriebene Spannung auf die sichere Aufladung ein
Flexibel und konfigurierbar
I2C-Compatible Schnittstelle und GPIO

Anwendungen

Bluetooth-Kopfhörer, Hearables
Drahtlose Sprecher
Eignung, Gesundheit und Tätigkeits-Monitoren
Wearables
Sicherheits-Monitoren
Sensor-Knoten
Tragbare Verbraucher-Geräte
Internet von Sachen (IoT)

Vereinfachtes Santendiagramm
