FET Buck Switching Regulator IC positives Rohs Chip TPS56C230RJER-integrierter Schaltung

TPS56C230RJER Abwärtsschaltregler-IC Positiv einstellbar 0,6 V 1 Ausgang 12 A 20-VFQFN

Beschreibung

Der TPS56C230RJER ist ein hocheffizienter synchroner Abwärtswandler mit integrierten FETs.Systemdesigner können das Gerät in einer Vielzahl von Anwendungen einsetzen, da es einen niedrigen Standby-Strom verbraucht und nur wenige externe Komponenten benötigt.
Der TPS56C230RJER verwendet eine D-CAP3-Steuerung, die ein schnelles Einschwingverhalten und eine hervorragende Leitungs- und Lastregelung mit interner Kompensation bietet.Es verfügt auch über eine proprietäre Schaltung, die es dem Gerät ermöglicht, Ausgangskondensatoren mit niedrigem äquivalentem Serienwiderstand (ESR) wie Spezialpolymer und Keramikkondensatoren mit extrem niedrigem ESR zu unterstützen.

Merkmale

• Eingangsspannungsbereich: 4,5 V bis 18 V

• Ausgangsspannungsbereich: 0,6 V bis 5,5 V

• Unterstützt 12 A Dauerausgangsstrom

• D-CAP3™-Architektursteuerung für schnelles Einschwingverhalten

• ±1 % Feedback-Spannungsgenauigkeit (25 °C)

• Integrierte 17-mΩ- und 5,9-mΩ-FETs

• Wählbarer Eco-mode™ und Forced Continuous Conductive Mode (FCCM) durch MODE-Pin

• 500 kHz Schaltfrequenz

• Einstellbare Softstartzeit mit Standardeinstellung 1,2 ms

• Integrierte Power-Good-Anzeige

• Eingebaute Ausgangsentladungsfunktion

• Zyklus-für-Zyklus-Überstromschutz

• Nicht verriegelter Überspannungs-, Unterspannungs-, Übertemperatur- und Unterspannungs-Sperrschutz

• -40 °C bis 125 °C Sperrschichttemperatur im Betrieb

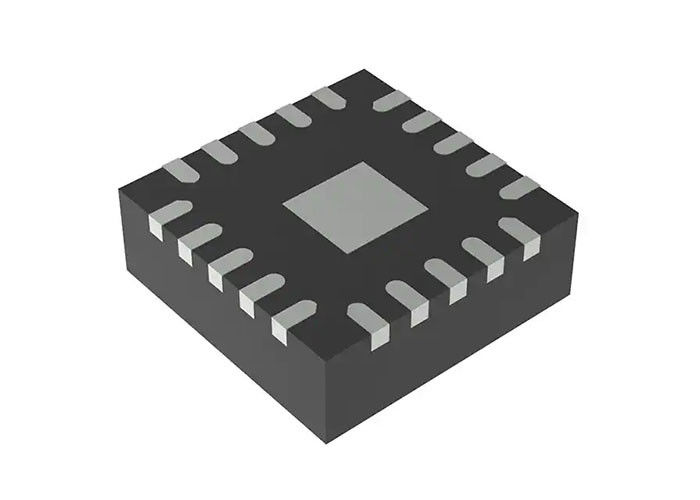

• 20-Pin 3,0 mm × 3,0 mm HotRod™ VQFN

Anwendungen

• DTV und Set-Top-Box
• PC und Industrie-PC
• Kabelgebundene Vernetzung
• Verteilte Energiesysteme

Vereinfachtes Schema
